Материалы для конденсаторной сварки и их свариваемость: полный разбор от сталей до тугоплавких металлов

За годы работы с приварным крепежом мы убедились: большинство проблем на производстве возникают не из-за плохого оборудования, а из-за неправильного выбора материала крепежа или неверно подобранного режима под конкретный лист. Конденсаторная сварка прощает многое, но не прощает незнания физики процесса. Алюминий без зачистки, цинк на торце шпильки, несовместимые разнородные пары — всё это гарантированный брак. Зато правильно подобранная пара «крепёж-основа» даёт соединение, которое по прочности превосходит пайку и не уступает дуговой сварке, не оставляя при этом ни следа на лицевой поверхности. Именно об этом — подробно и по делу — эта статья.

Как работает конденсаторная сварка: физика процесса за две минуты

Прежде чем говорить о материалах, важно понять, что именно происходит в зоне сварки. Без этого любая таблица свариваемости превращается в набор цифр без смысла.

Принцип накопления и мгновенного разряда

Конденсаторная сварка строится на простом, но мощном физическом принципе. Конденсаторная батарея заряжается до заданного напряжения (обычно 40–400 В в зависимости от задачи), накапливая энергию в диапазоне от нескольких джоулей до нескольких тысяч джоулей. Затем эта энергия разряжается через зону контакта за 1–3 миллисекунды.

Именно эта кратковременность и отличает КС от всех остальных методов. За 1–3 мс в точке контакта выделяется колоссальная мощность, металл мгновенно расплавляется, формируется сварочная ванна, и она так же быстро кристаллизуется. Зона термического влияния (ЗТВ) остаётся ничтожно малой — буквально доли миллиметра. Деталь за пределами точки сварки практически не нагревается.

В случае приварки крепежа роль концентратора тока играет поджигающий носик — небольшой конический выступ на торце шпильки или втулки. Именно через него проходит весь ток разряда, именно здесь происходит расплавление металла. Носик испаряется, металл перемешивается, формируется шов.

Разновидности конденсаторной сварки

Под термином «конденсаторная сварка» скрывается несколько принципиально разных процессов:

• Конденсаторная точечная сварка — соединение двух листовых деталей в точке. Применяется для тонких листов, фольги, выводов электронных компонентов.

• Конденсаторная рельефная сварка — один из листов имеет штампованный рельеф (выступ), который концентрирует ток и расплавляется при сварке. Позволяет делать несколько точек одновременно.

• Конденсаторная стыковая сварка — соединение торцов проволоки, прутков, труб.

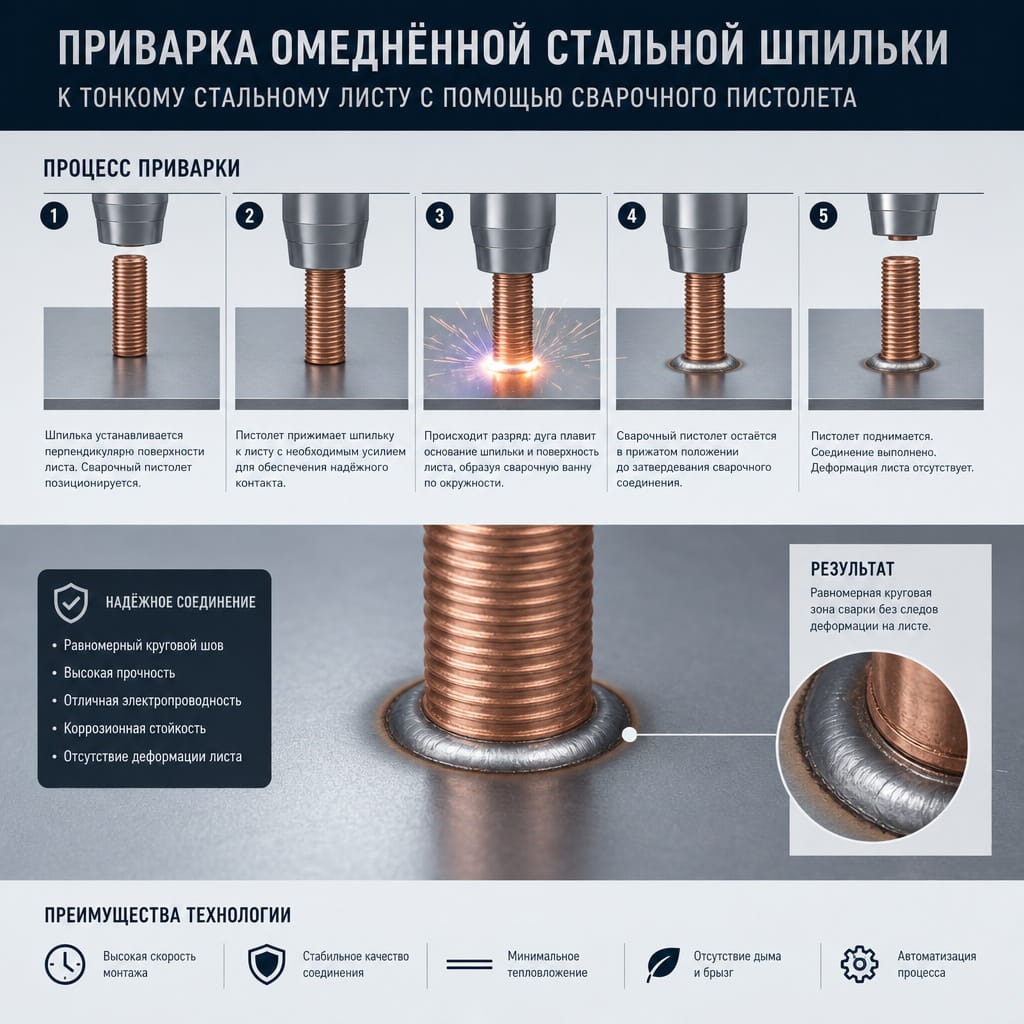

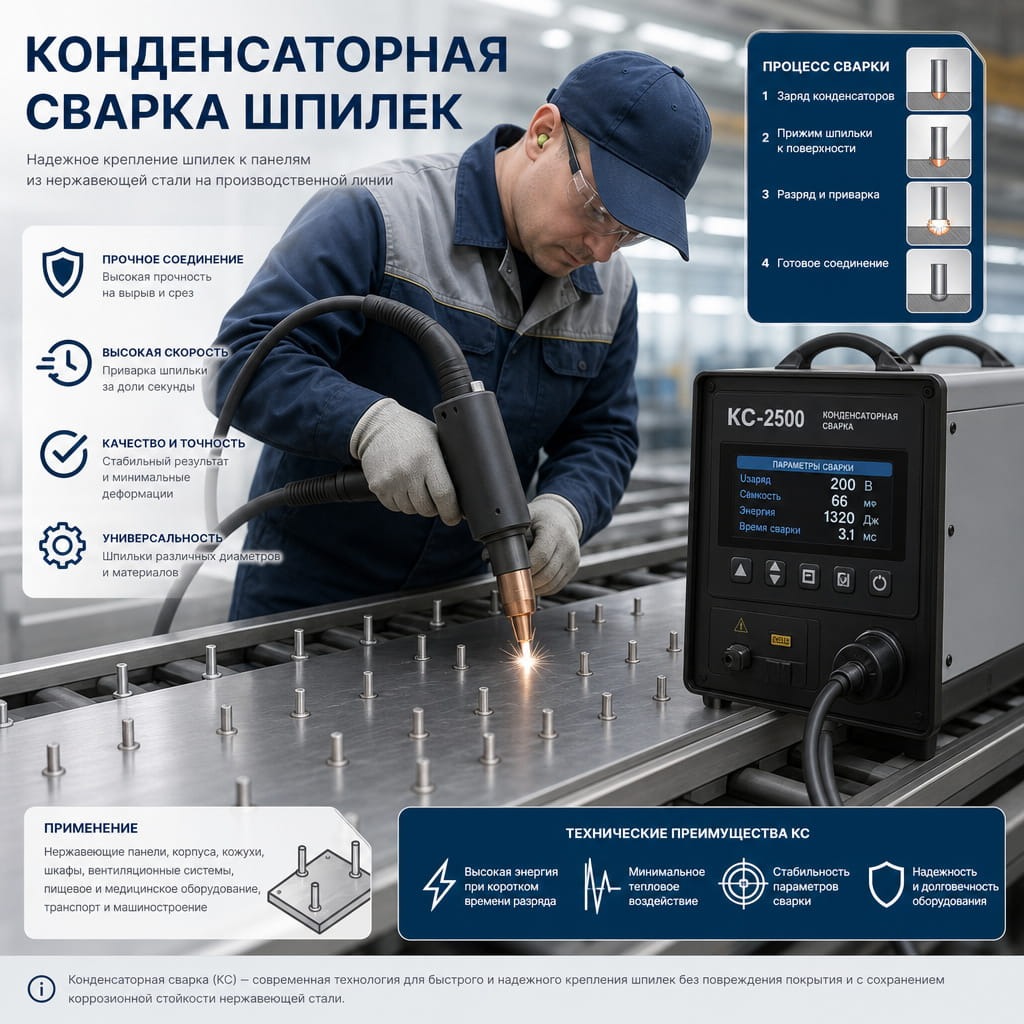

• Ударно-конденсаторная сварка (приварка шпилек) — самый распространённый промышленный вариант. Шпилька, втулка или штифт ударяется о поверхность листа, одновременно через поджигающий носик проходит разряд. Результат — приваренный крепёж без следов на обратной стороне листа.

• Шовная конденсаторная сварка — серия последовательных точечных разрядов, образующих непрерывный или прерывистый шов.

Ключевые параметры процесса

Свариваемость материала в КС определяется не только его химическим составом, но и тем, как настроен процесс. Вот параметры, которые нужно понимать:

Конденсаторная сварка против конкурентов: честное сравнение

Технологи нередко спрашивают: зачем КС, если есть аргонодуговая или лазерная? Отвечаю честно, без маркетинга.

Вывод прост: КС — лучший выбор там, где важна эстетика лицевой поверхности, минимальная ЗТВ и высокая скорость серийного производства. Это не универсальный метод, но в своей нише ему нет равных.

Почему одни металлы варятся легко, а другие — почти нет: физика свариваемости

Свариваемость — это не просто «варится или не варится». Это комплексная характеристика, определяемая физическими, химическими и механическими свойствами материала. Разберём каждый фактор.

Физические факторы: почему теплопроводность важнее, чем кажется

Представьте два материала: нержавеющую сталь и чистую медь. Нержавейка варится отлично, медь — с большим трудом. Причина не в химии, а в физике.

• Удельное электрическое сопротивление — ключевой параметр. Чем выше сопротивление, тем больше тепла выделяется в зоне контакта при прохождении тока (закон Джоуля-Ленца: Q = I²·R·t). Нержавеющая сталь (0,7–1,0 мкОм·м) греется в 7–10 раз интенсивнее, чем медь (0,017 мкОм·м). Именно поэтому медь так сложно варить.

• Теплопроводность определяет, как быстро тепло уходит из зоны сварки в тело детали. Медь (400 Вт/м·К) отводит тепло в 25 раз быстрее нержавейки (16 Вт/м·К). Чтобы расплавить металл в точке контакта, нужно подать энергию быстрее, чем она успеет уйти. Для меди это практически невозможно при стандартных режимах.

• Температура плавления критична при сварке разнородных металлов. Если один металл плавится при 660°C (алюминий), а другой при 1500°C (сталь), добиться одновременного расплавления обоих в зоне контакта крайне сложно.

• Коэффициент теплового линейного расширения (ТКЛР) влияет на остаточные напряжения в шве. Если ТКЛР двух металлов сильно различается, при охлаждении шва возникают напряжения, которые могут привести к трещинам или отрыву.

Химические факторы: оксиды, углерод и растворённые газы

Химия материала влияет на свариваемость не менее сильно, чем физика.

Содержание углерода в сталях — главный химический барьер. Чем выше углерод, тем выше риск образования мартенсита в ЗТВ при быстром охлаждении. Мартенсит — твёрдая и хрупкая структура, которая при нагрузке даёт трещины. Для оценки риска используется эквивалент углерода (Cэкв), который учитывает не только содержание C, но и влияние легирующих элементов. Для КС рекомендуется Cэкв не более 0,20%.

Тугоплавкие оксидные плёнки — главный враг алюминия и хромистых сталей. Оксид алюминия Al₂O₃ плавится при 2050°C — то есть при температурах, недостижимых в зоне КС. Плёнка не расплавляется, а лишь механически разрушается при ударе. Если разрушение неполное, получается непровар. Оксид хрома Cr₂O₃ ведёт себя аналогично, хотя и менее агрессивно.

Растворённые газы — источник пористости. При нагреве металл активно поглощает водород и азот из атмосферы. При быстрой кристаллизации газы не успевают выйти и остаются в шве в виде пор. Особенно актуально для алюминия.

Механические факторы свариваемости

Твёрдые и хрупкие материалы плохо переносят ударную нагрузку при сварке. Высокоуглеродистые стали, инструментальные стали, некоторые бронзы склонны к растрескиванию прямо в момент удара или при охлаждении. Пластичные материалы (низкоуглеродистая сталь, никель, ковар) деформируются упруго и поглощают ударную нагрузку без разрушения.

Классификация свариваемости для конденсаторной сварки

Чёрные металлы: от простой стали до жаропрочных сплавов

Низкоуглеродистые стали: идеальный материал для КС

Если бы нужно было выбрать один материал, для которого конденсаторная сварка создана идеально, это были бы низкоуглеродистые стали. Марки Ст0, Ст1, Ст2, Ст3, 08кп, 08пс, 10, 20 — всё это отличные кандидаты.

Почему они так хороши? Умеренное электросопротивление обеспечивает предсказуемый нагрев. Достаточная теплопроводность не позволяет перегреть зону контакта. Низкое содержание углерода (до 0,20%) исключает образование хрупких закалочных структур. Хорошая пластичность — шов поглощает ударную нагрузку без трещин.

Диапазон рабочих толщин впечатляет: от 0,1 мм (фольга) до 3 мм и более. Шпильки из стали 10 или 20 с омеднённым покрытием привариваются к листам от 0,5 мм без каких-либо следов на лицевой стороне. Именно поэтому низкоуглеродистая сталь занимает 70–80% всех применений КС в приборостроении и автомобилестроении.

Среднеуглеродистые стали: варится, но с оговорками

Марки 30, 35, 40, 45, 50 — это уже другая история. Содержание углерода 0,30–0,50% создаёт реальный риск образования мартенсита в ЗТВ при быстром охлаждении после сварки. Мартенсит хрупок — и шов, который внешне выглядит отлично, может разрушиться при первой же нагрузке.

Парадоксально, но именно жёсткий режим (максимальная энергия за минимальное время) снижает риск закалки. Почему? Потому что при сверхкоротком импульсе зона нагрева ничтожно мала, и быстрое рассеивание тепла в массу металла происходит без формирования протяжённой ЗТВ с мартенситом. Мягкий режим, напротив, даёт более широкую ЗТВ и увеличивает риск.

Практическая рекомендация: для деталей из стали 45 использовать минимальный диаметр шпильки, максимально короткий импульс, обязательно проводить пробные сварки с последующим испытанием на изгиб.

Высокоуглеродистые и инструментальные стали: зона риска

Марки 60, 65, 70, У7, У8, У10, У12 — свариваемость ограниченная. Высокое содержание углерода (0,60–1,20%) делает эти стали крайне склонными к трещинообразованию. При охлаждении после сварки в ЗТВ неизбежно образуется мартенсит, и трещины могут появиться как сразу, так и через несколько часов (замедленное трещинообразование).

Если без КС не обойтись — применяют специальные режимы с предварительным подогревом зоны сварки и обязательным послесварочным отпуском. На практике такие задачи встречаются редко и требуют разработки специальной технологической карты.

Нержавеющие стали: один из лучших материалов для КС

Нержавеющие стали — пожалуй, второй по популярности материал после низкоуглеродистых сталей. И на это есть веские причины.

Марки 12Х18Н10Т, 08Х18Н10, AISI 304 (класс А2, сталь 1.4301), AISI 316 (класс А4, сталь 1.4401), AISI 321 — все они обладают высоким удельным электросопротивлением (около 0,72 мкОм·м против 0,12–0,15 у низкоуглеродистой стали). Это означает: для нержавейки нужно меньше энергии при том же диаметре крепежа. Низкая теплопроводность удерживает тепло в зоне сварки — ЗТВ получается узкой и чёткой.

Главное преимущество, которое ценят технологи: отсутствие побежалости. Дуговая сварка нержавейки неизбежно даёт цвета побежалости вокруг шва — синие, жёлтые, коричневые пятна оксидов. КС этого не оставляет. Деталь после сварки выглядит так же, как до неё.

Единственный риск — межкристаллитная коррозия при неправильно подобранном режиме. Если импульс слишком длинный, хром в ЗТВ успевает связаться с углеродом, образуя карбиды хрома по границам зёрен. Граница обедняется хромом, теряет коррозионную стойкость. Решение: жёсткий кратковременный режим и использование низкоуглеродистых марок (08Х18Н10, AISI 304L).

Оцинкованная сталь: работает, но с ограничениями

Оцинкованная сталь широко применяется в автомобилестроении и строительстве. КС по ней возможна при толщине цинкового покрытия до 15–20 мкм. При более толстом покрытии цинк испаряется в зоне сварки, образуя поры и загрязняя шов.

Критически важный момент: на торце приварного крепежа (там, где поджигающий носик) цинкового покрытия быть не должно. Цинк на носике — гарантированный непровар или пористый шов. Именно поэтому омеднённые шпильки (с медным покрытием, а не цинковым) — стандарт для КС стальных деталей.

Жаропрочные и легированные стали: применение в ответственных отраслях

Марки 12Х1МФ, 15Х5М, никелевые суперсплавы типа ХН77ТЮР — свариваемость удовлетворительная. Эти материалы применяются в аэрокосмической и энергетической отраслях, где требования к воспроизводимости результата максимальны. Каждый режим сварки должен быть задокументирован в технологической карте и пройти квалификационные испытания.

Электротехническая сталь: сохранить магнитные свойства

Марки Э10, Э12, Э21, Э41 применяются в трансформаторных сердечниках и электродвигателях. Свариваемость хорошая, но есть специфическое требование: ЗТВ не должна затрагивать зоны, критичные для магнитных свойств. КС с её минимальной ЗТВ — оптимальный выбор именно потому, что не нарушает магнитную структуру материала за пределами точки сварки.

Цветные металлы и сплавы: возможности и ограничения

Алюминий и алюминиевые сплавы: сложно, но возможно

Алюминий — самый сложный для КС материал из тех, что реально применяются в промышленности. Три физических фактора работают против технолога одновременно:

1. Тугоплавкая оксидная плёнка Al₂O₃ (температура плавления 2050°C) — не расплавляется, а лишь механически разрушается при ударе. Если зачистка недостаточна, плёнка создаёт высокое контактное сопротивление, и ток идёт не туда, куда нужно.

2. Высокая теплопроводность (220 Вт/м·К) — тепло мгновенно уходит в тело детали. Нужна повышенная энергия импульса.

3. Низкая температура плавления (660°C) — при избыточной энергии алюминий прожигается насквозь.

Что помогает? Специальные электроды из вольфрама или молибдена (они не прилипают к алюминию и выдерживают высокие токи). Повышенное напряжение заряда. Жёсткая пружина сварочного пистолета для надёжного разрушения оксидной плёнки при ударе. И обязательная зачистка или химическое травление поверхности непосредственно перед сваркой — не позднее чем за 2–4 часа, поскольку новая оксидная плёнка начинает формироваться немедленно.

Марки алюминия, которые варятся лучше всего: АД0, АД1, АМц, АМг2, АМг3 (AlMg3). Деформируемые сплавы в целом варятся лучше литейных. Минимальная толщина листа для алюминия — от 1,0 мм; оптимально 1,0–1,5 мм. Высокопрочные сплавы Д16 (дюраль) и В95 варятся с трудом из-за склонности к горячим трещинам.

Медь и медные сплавы: медь трудна, латунь — нет

Чистая медь (марки М0, М1, М2, М3) — один из самых сложных материалов для любого вида сварки. Причина: сочетание минимального электросопротивления (0,017 мкОм·м) и максимальной теплопроводности (400 Вт/м·К). Тепло буквально «убегает» из зоны сварки быстрее, чем его успевает подвести импульс. Для сварки меди требуется максимально короткий импульс максимальной энергии — и даже тогда результат нестабилен.

Латуни — совсем другое дело. Л63, Л68, Л80 варятся хорошо. Добавление цинка в медь снижает теплопроводность и повышает электросопротивление. Единственный нюанс: при слишком высокой энергии цинк испаряется (температура кипения цинка 907°C), образуя поры и токсичный дым. Режим должен быть чётко выверен.

Латунь ЛС59-1 (CuZn37 по европейской классификации) — один из самых распространённых материалов для приварного крепежа в электронике и приборостроении. Шпильки и втулки из этой марки отлично привариваются к стальным и нержавеющим листам.

Бронзы (БрОФ6,5-0,15, БрАЖ9-4) — свариваемость ограниченная, требует тестирования для каждой конкретной задачи.

Никель и никелевые сплавы: надёжный и предсказуемый материал

Никель (марки НП1, НП2, НП3) и никелевые сплавы, включая монель (НМЖМц28-2,5-1,5), варятся хорошо. Умеренное электросопротивление (0,068 мкОм·м) и умеренная теплопроводность (91 Вт/м·К) обеспечивают стабильный и предсказуемый процесс. Никель широко применяется в производстве аккумуляторов — никелевые полосы привариваются к электродам точечной КС.

Титан и титановые сплавы: хорошая свариваемость при соблюдении условий

Титан (марки ВТ1-0, ВТ1-00, ВТ6, ВТ14, ОТ4) обладает высоким удельным электросопротивлением (0,54 мкОм·м) — почти как нержавейка. Это преимущество: металл хорошо нагревается в зоне контакта. Низкая теплопроводность (17 Вт/м·К) удерживает тепло в ЗТВ.

Главная проблема титана — активное поглощение кислорода, азота и водорода при нагреве. Именно поэтому большинство методов сварки титана требуют защитного газа. КС частично решает эту проблему: импульс 1–3 мс настолько короток, что металл не успевает существенно окислиться. Для некритичных соединений этого достаточно. Для ответственных конструкций (медицинские имплантаты, авиационные детали) всё равно рекомендуется защита инертным газом (аргон) или сварка в камере с контролируемой атмосферой.

Тугоплавкие металлы: специфическая область применения

Вольфрам (W), молибден (Mo), ниобий (Nb), тантал (Ta) — применяются в электронике, ядерной промышленности, высокотемпературных устройствах. Свариваемость специфическая: высокие температуры плавления требуют значительной энергии импульса, а хрупкость при комнатной температуре создаёт риск растрескивания при ударе. Каждый такой проект требует индивидуальной разработки технологии.

Серебро и серебряные сплавы: ситуация схожа с медью

Серебро (Ср999, СрМ925) и контактные сплавы Ag-W, Ag-Mo применяются в электрических контактах. Свариваемость удовлетворительная: высокая теплопроводность серебра создаёт те же проблемы, что и у меди, но в меньшей степени. Сплавы Ag-W и Ag-Mo варятся значительно лучше чистого серебра благодаря присутствию тугоплавкой фазы.

Ковар и прецизионные сплавы: идеальные партнёры для КС

Ковар (29НК, сплав Fe-Ni-Co), инвар (36Н), пермаллой (79НМ) — прецизионные сплавы с особыми физическими свойствами. Ковар имеет ТКЛР, близкий к стеклу и керамике, что делает его незаменимым в производстве герметичных корпусов микросхем и вакуумных приборов. Свариваемость хорошая: умеренное электросопротивление, хорошая пластичность, отсутствие склонности к закалке. КС — один из основных методов соединения коваровых деталей в электронной промышленности.

Разнородные материалы, биметаллы и покрытия

Матрица совместимости разнородных пар

Сварка разнородных металлов — отдельная и сложная тема. Не все пары совместимы, и причина не всегда очевидна. Приведу систематизированную картину.

Что происходит при сварке разнородных пар: металлургия

Когда два разных металла расплавляются вместе, в зоне смешения возникают металлургические явления, которые могут как улучшить, так и разрушить соединение.

Интерметаллические соединения — главная угроза. Это химические соединения двух металлов (например, Fe₂Al₅ или CuAl₂), которые имеют строго определённый состав и кристаллическую структуру. Они твёрдые, но хрупкие — как стекло. Именно поэтому алюминий + сталь несвариваемы: в зоне контакта неизбежно образуется слой хрупких интерметаллидов, который разрушается при первой нагрузке.

Разница ТКЛР создаёт остаточные напряжения при охлаждении. Чем больше разница, тем выше напряжения. Для коваровых деталей это не проблема (ТКЛР коваровых сплавов специально подобран), для пары алюминий-сталь — серьёзный дополнительный фактор риска.

Электрохимическая коррозия в эксплуатации — скрытая угроза. Разнородные металлы в паре образуют гальванический элемент. В присутствии электролита (влага, конденсат) менее благородный металл начинает растворяться. Алюминий рядом с медью или сталью в условиях влажности корродирует значительно быстрее, чем в чистом виде.

Покрытые и плакированные материалы

Покрытие меняет свариваемость материала — иногда к лучшему, иногда к худшему.

• Никелированная и луженая сталь — хорошая свариваемость. Никель и олово хорошо совместимы со сталью металлургически, не образуют хрупких фаз, не испаряются при температурах КС.

• Хромированная сталь — удовлетворительная. Оксид хрома Cr₂O₃ создаёт дополнительное контактное сопротивление, но при правильном режиме разрушается ударом.

• Алюминированная сталь (алюклад) — специальные режимы. Алюминиевое покрытие ведёт себя как чистый алюминий: оксидная плёнка, высокая теплопроводность.

• Омеднённая сталь — отличная свариваемость. Медное покрытие снижает контактное сопротивление, улучшает токопроводимость в начальный момент разряда, защищает от ржавчины при хранении. Именно поэтому стальные приварные шпильки стандартно поставляются с омеднением.

Термобиметаллы: специфика применения

Инвар + латунь, инвар + нержавеющая сталь — биметаллические пластины, применяемые в термореле и защитных устройствах. Свариваемость удовлетворительная. Главная задача при сварке биметалла — не нарушить границу раздела слоёв, которая обеспечивает термочувствительность. КС с минимальной ЗТВ справляется с этим лучше, чем любой другой метод.

Тонкие материалы, фольга, проволока и приварной крепёж

Тонколистовые материалы: главная область применения КС

Конденсаторная сварка создана для тонких листов. Диапазон толщин 0,05–3 мм — и при этом для деталей до 1 мм КС является наилучшим из доступных методов. Ни один другой способ не обеспечивает такого сочетания: прочное соединение, минимальная ЗТВ, отсутствие деформации, высокая скорость.

Важное правило соотношения толщин: разница между толщиной листа-основы и диаметром привариваемого крепежа не должна быть запредельной. Для стальных листов рекомендуется соотношение не более 1:5–1:10. Если лист слишком тонкий для выбранного диаметра шпильки — прожог гарантирован. Если слишком толстый — непровар или недостаточная прочность.

Фольга: КС в мире микроэлектроники

Толщина 0,01–0,1 мм — это уже область, где большинство методов сварки бессильны. КС справляется. Алюминиевая, медная, никелевая и нержавеющая фольга применяются в производстве аккумуляторов (приварка токовыводов к электродам), конденсаторов, гибкой электроники.

Работа с фольгой требует особой точности: минимальная энергия импульса, точная геометрия электрода, идеальная чистота поверхности. Малейший избыток энергии — и фольга прожжена насквозь.

Проволока и выводы: приварка в электронных компонентах

Диаметры 0,05–2,0 мм — проволока из меди, никеля, нержавеющей стали, коваровых сплавов. Приварка выводов к контактным площадкам, корпусам, шинам — стандартная операция в электронном производстве. КС обеспечивает надёжный электрический контакт и механическое соединение без перегрева компонента.

Приварной крепёж: геометрия носика решает всё

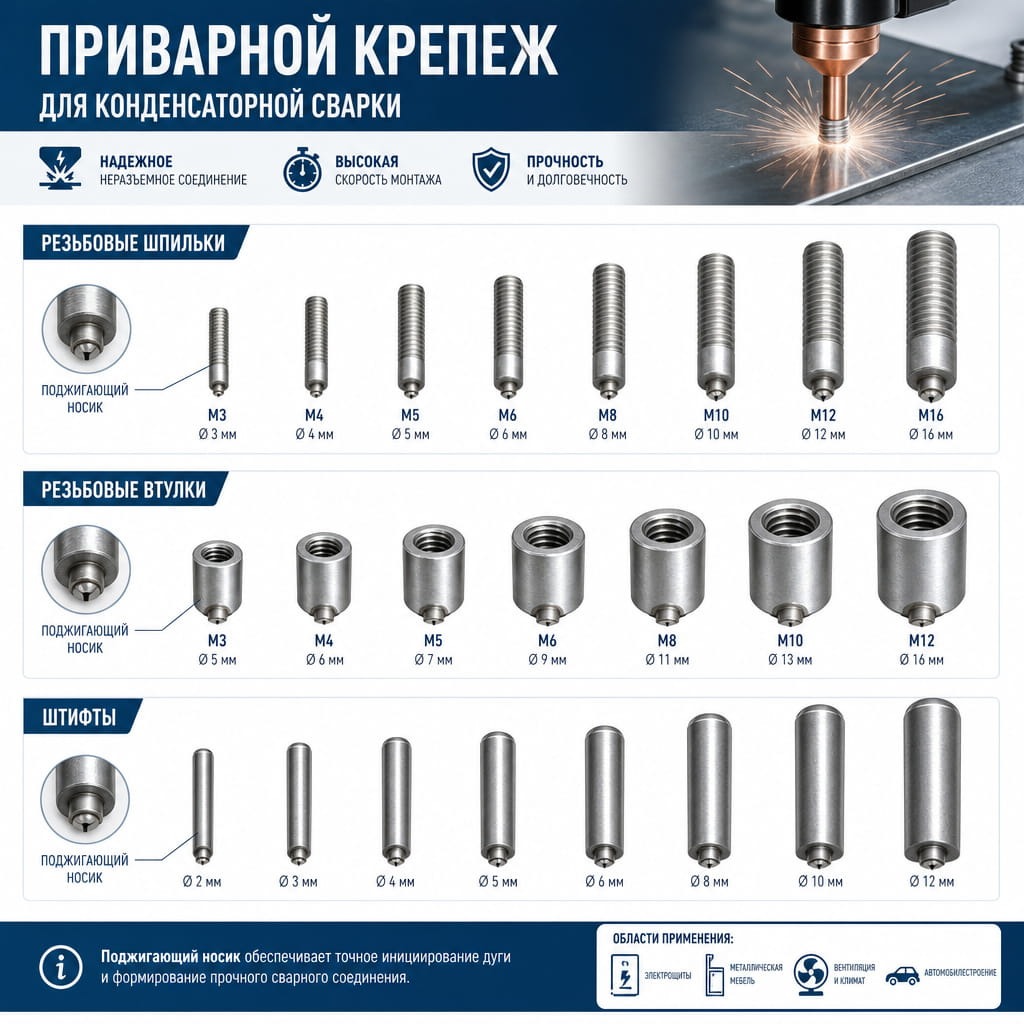

Приварные шпильки, втулки, штифты и контакты заземления — это специализированный крепёж, разработанный именно под конденсаторную сварку. Его ключевой элемент — поджигающий носик на торце.

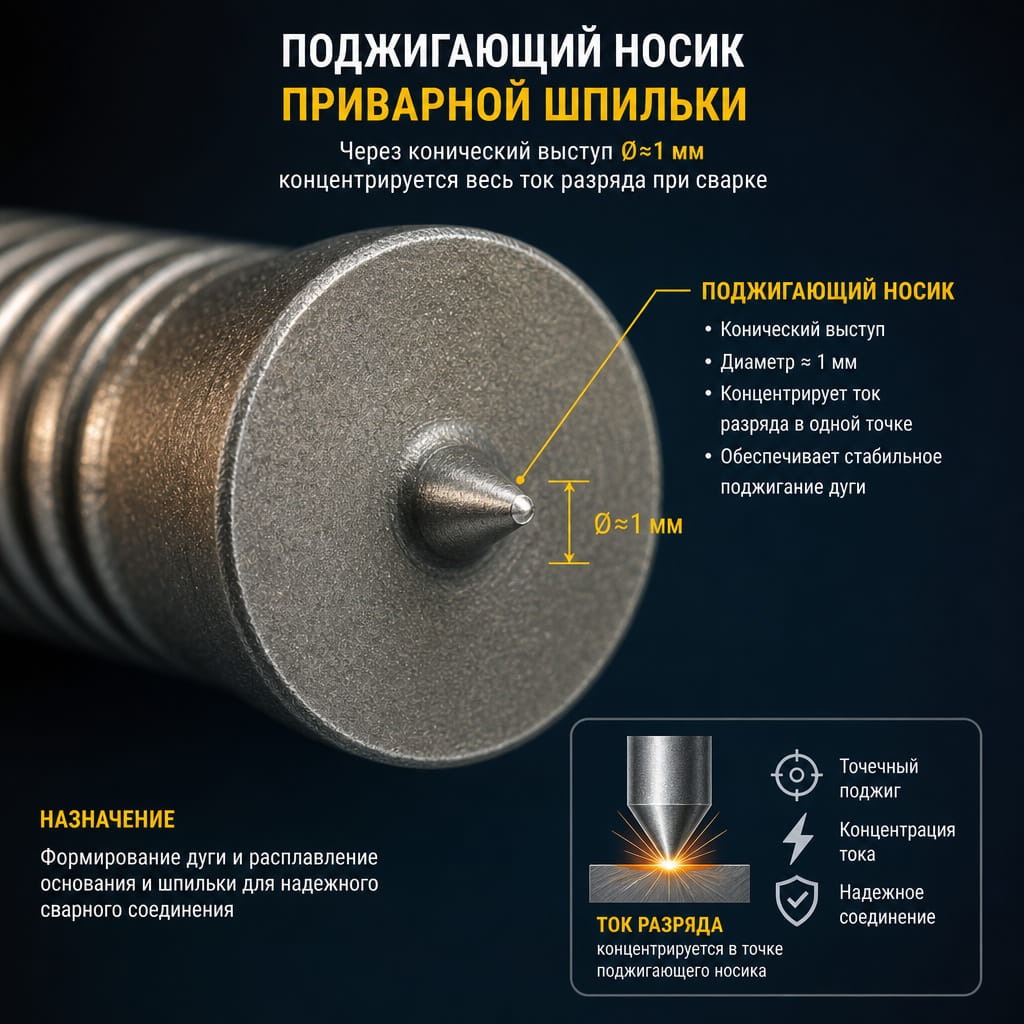

Геометрия носика — не произвольная. Длина, диаметр основания и угол конуса строго рассчитаны. Носик должен обеспечить концентрацию тока в минимальной точке контакта, расплавиться полностью за время импульса и образовать однородную сварочную ванну. Если носик слишком длинный — удар гасится до разряда. Слишком короткий — ток растекается по большой площади, нагрев недостаточен.

Фланец на крепеже выполняет двойную функцию: увеличивает площадь сварного шва (повышает прочность) и экранирует зону сварки от случайного дугового разряда на боковую поверхность.

Международный стандарт на приварные шпильки — DIN EN ISO 13918. Он регламентирует геометрию, допуски, материалы и требования к испытаниям. Российские предприятия ориентируются на этот стандарт при разработке собственной технологической документации.

Покрытие крепежа: стальные шпильки стандартно поставляются с омеднением (толщина покрытия 3–8 мкм). Медь улучшает токопроводимость в начальный момент разряда и защищает от коррозии при хранении. Категорически недопустимо кадмирование (кадмий токсичен при испарении) и плотное цинкование на торце с носиком.

Технологические параметры и подготовка к сварке

Жёсткий и мягкий режим: в чём разница и когда что применять

В практике КС принято разделять режимы на жёсткие и мягкие. Это не оценочные категории, а технологические понятия.

Жёсткий режим — высокая энергия за минимальное время. Достигается высоким напряжением и небольшой ёмкостью конденсатора. Даёт узкую ЗТВ, минимальное время нагрева, меньший риск закалочных структур. Предпочтителен для среднеуглеродистых сталей, нержавейки, коваровых сплавов.

Мягкий режим — меньшая энергия за большее время. Достигается меньшим напряжением и большей ёмкостью. Даёт более широкую ЗТВ, но меньший тепловой удар. Применяется для пластичных материалов, где важна плавность нагрева.

Расчёт оптимальной энергии импульса E (Дж) для конкретного материала и диаметра крепежа — задача технолога. Общая формула: E = C·U²/2, где C — ёмкость в фарадах, U — напряжение заряда в вольтах. Производители оборудования, как правило, предоставляют рекомендательные таблицы режимов для стандартных пар материал-крепёж.

Подготовка поверхности: мифы и реальность

Один из самых распространённых мифов: «конденсаторная сварка варит по любой поверхности, даже по краске». Это не так.

Краска, лак, оксидная плёнка, масло, СОЖ — всё это создаёт дополнительное контактное сопротивление непредсказуемой величины. Ток пойдёт по пути наименьшего сопротивления, а не через носик крепежа. Результат — непровар, выплеск или пробой в случайном месте.

Правила подготовки поверхности:

• Обезжиривание — ацетон или изопропанол. Удаляет масла, СОЖ, отпечатки пальцев. Обязательно для всех материалов.

• Механическая зачистка — абразивная шкурка P120–P240 или металлическая щётка. Удаляет окалину, ржавчину, толстые оксидные плёнки. Для сталей достаточно.

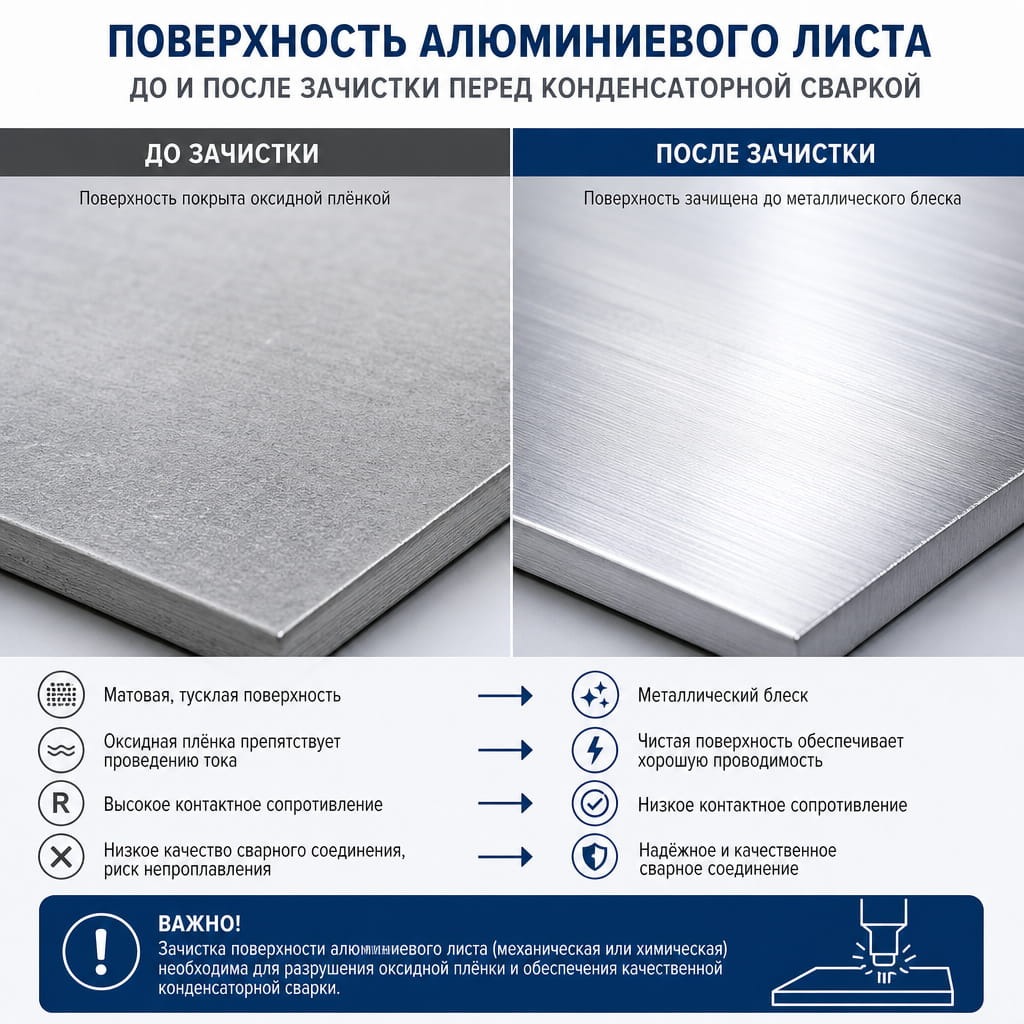

• Химическое травление — обязательно для алюминия и меди. Для алюминия применяют щелочное травление (раствор NaOH) с последующей промывкой и осветлением в азотной кислоте. После травления — немедленная сварка, не позднее 2–4 часов.

Качество подготовки поверхности напрямую определяет прочность соединения. Разница между сваркой по чистой и по загрязнённой поверхности может составлять 30–50% прочности шва.

Электроды для конденсаторной сварки: материал имеет значение

Электрод в КС — не просто токопровод. Он должен выдерживать высокие токи, не привариваться к свариваемому металлу и не загрязнять зону сварки.

• Медные электроды (хромистая медь, бериллиевая бронза) — стандарт для сталей. Высокая теплопроводность быстро отводит тепло от рабочей части, электрод не перегревается.

• Вольфрамовые и молибденовые электроды — для алюминия, меди, тугоплавких металлов. Высокая температура плавления исключает привар к заготовке. Более высокое электросопротивление обеспечивает дополнительный нагрев в зоне контакта.

Форма рабочей части электрода: сферическая (для точечной сварки листов), плоская (для рельефной сварки), коническая (для приварки проволоки). Износ электрода изменяет площадь контакта и, соответственно, плотность тока — что приводит к нестабильности процесса. Периодическая замена или заправка рабочей части обязательна.

Дефекты, контроль качества и устранение проблем

Типичные дефекты и их причины

Знание дефектов и их причин — это половина пути к их устранению. Систематизирую наиболее распространённые проблемы.

Как проверить качество шва: от визуального контроля до металлографии

Контроль качества в КС многоуровневый. Уровень контроля выбирается исходя из ответственности соединения.

Визуальный контроль — первый и обязательный уровень. Правильный шов имеет равномерный круговой валик на 360° вокруг основания шпильки. Отсутствие валика с одной стороны — признак непровара или перекоса. Трещины, выплески, деформация листа — всё фиксируется визуально.

Испытание на изгиб — практический тест. Шпилька изгибается на угол 30–60° без разрушения шва. Если шпилька отрывается по шву (а не ломается по резьбе или стержню) — шов некачественный.

Испытание на кручение — динамометрическим ключом. Крутящий момент при разрушении шва должен соответствовать нормативным требованиям для данного диаметра и материала. Стандарт DIN EN ISO 13918 содержит минимальные значения крутящего момента для каждого типоразмера.

Ультразвуковой контроль — для ответственных конструкций. Позволяет обнаружить внутренние дефекты (поры, трещины, непровар) без разрушения детали.

Металлографический анализ — высший уровень контроля. Шлиф через зону сварки под микроскопом показывает структуру шва, ЗТВ, наличие дефектов. Применяется при аттестации технологии, при освоении новых материалов, при расследовании причин брака.

Страхи и сомнения: отвечаю честно

За время работы с КС накопился список типичных опасений, которые высказывают технологи и производственники. Разберём каждое.

«Боюсь следов от сварки на лицевой поверхности». При правильно подобранном режиме и соответствии диаметра крепежа толщине листа следов на лицевой стороне нет. Это физически обусловлено: энергия сосредоточена в носике, тепло не успевает дойти до противоположной поверхности. Именно за это свойство КС ценится в производстве видовых деталей.

«Шпилька оторвётся при затяжке гайки». Прочность правильно выполненного шва КС сопоставима с прочностью основного металла. При испытаниях разрушение происходит по стержню шпильки, а не по шву. Это подтверждается испытаниями по DIN EN ISO 13918.

«Сложно подобрать режим для нестандартного материала». Да, подбор режима требует времени и тестовых сварок. Но это разовая работа: один раз подобранный и задокументированный режим воспроизводится тысячи раз без изменений.

«Боюсь брака при сварке дорогостоящих деталей». Решение — пробные сварки на образцах из того же материала и той же толщины перед работой с реальными деталями. Это стандартная практика.

«Оборудование слишком дорогое». Стоимость аппарата КС значительно ниже лазерного сварочного комплекса. При серийном производстве окупаемость — от нескольких месяцев.

Сводная таблица свариваемости и нормативная база

Полная сводная таблица свариваемости материалов в КС

Российские стандарты, регулирующие конденсаторную сварку

В России конденсаторная сварка как разновидность контактной сварки регулируется следующими документами:

• ГОСТ 15878-79 «Контактная сварка. Соединения сварные. Конструктивные элементы и размеры» — устанавливает типы сварных соединений, их размеры и обозначения для контактной сварки, включая точечную и рельефную.

• ГОСТ 14776-79 «Дуговая сварка. Обозначение швов сварных соединений на чертежах» — применяется при документировании сварных соединений (хотя изначально разработан для дуговой сварки, используется как общий документ).

• Технологические инструкции (ТИ) и отраслевые стандарты (ОСТ) предприятий — разрабатываются для конкретных производств и содержат режимы, требования к материалам и контролю качества.

Международные стандарты

• DIN EN ISO 13918 — основной международный стандарт на приварной крепёж (шпильки, втулки, штифты). Регламентирует геометрию, материалы, механические свойства и методы испытаний. Принят в России как ориентировочный документ при разработке технической документации.

• ISO 14373 «Resistance welding. Procedure for spot welding of uncoated and coated low carbon steels» — рекомендации по контактной точечной сварке низкоуглеродистых сталей.

• AWS C1.1 «Recommended Practices for Resistance Welding» (Американское сварочное общество) — рекомендательный документ по контактной сварке, включая режимы для различных материалов.

• EN ISO 15614-12 — аттестация технологии сварки для дуговой приварки шпилек. Применяется как методологическая основа при аттестации процессов КС в ответственных производствах.

Технологическая документация: что должно быть на производстве

Правильно организованное производство КС опирается на два ключевых документа:

Технологическая карта сварки (ТКС) — содержит: марку материала листа и крепежа, тип и размер крепежа, напряжение заряда, ёмкость конденсатора, усилие пружины, тип электрода, требования к подготовке поверхности, критерии приёмки. ТКС разрабатывается один раз для каждой пары материал-крепёж и используется операторами как инструкция.

Протокол квалификационных испытаний — документирует результаты тестовых сварок при освоении нового материала или режима. Включает результаты механических испытаний, визуального контроля, металлографии (при необходимости). Является доказательством того, что технология работает и воспроизводима.

Применение конденсаторной сварки по отраслям

Приборостроение и электроника: главная отрасль применения

Приборостроение — это «родная» отрасль для КС. Здесь сосредоточено большинство задач, для которых метод оптимален: тонкие детали корпусов, приварка выводов и контактов, герметизация корпусов микросхем.

Герметичные корпуса микросхем и вакуумных приборов из коваровых сплавов (29НК) привариваются к нержавеющим или коваровым крышкам методом КС. Импульс 1–3 мс не перегревает чувствительные компоненты внутри корпуса. Ни один другой метод не обеспечивает такого сочетания герметичности и безопасности для содержимого.

Производство аккумуляторов — отдельная большая тема. Никелевые полосы, соединяющие элементы батареи, привариваются точечной КС. Алюминиевые токовыводы в литий-ионных аккумуляторах — тоже КС, с применением специальных режимов и молибденовых электродов.

Автомобилестроение: шпильки и кузовные элементы

В автомобильном производстве КС применяется прежде всего для приварки крепёжных шпилек к кузовным панелям. Лист толщиной 0,8–1,5 мм из низкоуглеродистой или оцинкованной стали — стандартная задача. Скорость цикла (1–2 секунды на шпильку) и полное отсутствие следов на лицевой поверхности делают КС безальтернативным методом для видовых деталей.

Топливные системы из нержавеющей стали, электрические шины из меди и алюминия — тоже область применения КС в автомобилестроении.

Медицинское оборудование и имплантаты: требования к чистоте

Медицинская отрасль предъявляет жёсткие требования к материалам и процессам. Титановые имплантаты (ВТ1-0, ВТ6), хирургические инструменты из нержавеющей стали AISI 316L, корпуса кардиостимуляторов — всё это зоны применения КС.

Ключевое требование: никаких посторонних материалов в зоне шва. Флюс, защитный газ, присадочный металл — всё это исключено в КС по определению. Именно поэтому метод так ценится в медицинском производстве.

Аэрокосмическая и оборонная промышленность: воспроизводимость прежде всего

В аэрокосмосе каждый технологический процесс должен быть аттестован и воспроизводим. КС — один из немногих методов, где параметры процесса (напряжение, ёмкость, усилие) задаются численно и контролируются приборами. Это обеспечивает воспроизводимость от детали к детали, что критично для ответственных конструкций.

Лёгкие алюминиевые и титановые сплавы, жаропрочные никелевые сплавы — материалы, с которыми работает аэрокосмическая промышленность. КС применяется там, где нужна минимальная ЗТВ и отсутствие деформации.

Энергетика и электротехника: контакты и сердечники

Электрические контакты из сплавов Ag-W и Ag-Mo привариваются к медным или латунным держателям методом КС. Это стандартная операция в производстве автоматических выключателей, контакторов, реле.

Трансформаторные сердечники из электротехнической стали — КС для фиксации пакетов пластин без нарушения магнитных свойств. Сварка шин из меди и алюминия в распределительных устройствах — ещё одна задача для метода.

Ответы на возражения: «У нас уже есть аргонодуговая — зачем менять?»

Это, пожалуй, самый частый вопрос. И правильный ответ — не «меняйте», а «добавьте туда, где аргонодуговая не справляется».

Аргонодуговая сварка (TIG) — мощный и универсальный метод. Но у неё есть ограничения, которые КС решает лучше:

• Тонкий лист (до 1,0 мм) TIG неизбежно деформирует. КС — нет.

• TIG оставляет ЗТВ шириной 5–15 мм. КС — доли миллиметра.

• TIG требует защитного газа (аргон), присадочного металла, квалифицированного сварщика. КС — нажатие кнопки, никакого газа, минимальная квалификация оператора.

• TIG на нержавейке даёт побежалость. КС — нет.

Вывод: КС не заменяет TIG, а дополняет его. Для тонких деталей, приварного крепежа, видовых поверхностей — КС. Для длинных швов, толстых деталей, сложных геометрий — TIG.

На возражение «алюминий всё равно не варится нормально» отвечу: варится, если соблюдать технологию. Главная ошибка — попытка варить алюминий «как сталь», без зачистки и без специальных электродов. После правильной подготовки и подбора режима алюминий марок АМц и АМг3 даёт стабильный шов с хорошей прочностью.

На «слишком узкая специализация оборудования»: современные аппараты КС имеют регулируемые параметры (напряжение, ёмкость, усилие пружины) и позволяют работать с десятками материалов и типоразмеров крепежа. Один аппарат покрывает 80–90% задач типичного приборостроительного или автомобильного производства.

Связанные статьи

• Как выбрать приварные шпильки: типы, материалы, покрытия и диаметры для конденсаторной сварки

• Конденсаторная сварка алюминия: режимы, подготовка поверхности и типичные ошибки

• Сравнение методов приварки крепежа: конденсаторная сварка, дуговая приварка и запрессовка — что выбрать для вашего производства
