Конденсаторная и дуговая сварка шпилек: честное сравнение двух методов и как выбрать подходящий

За годы работы с производственными предприятиями мы убедились: большинство ошибок при выборе метода сварки шпилек возникают не из-за незнания технологий, а из-за попытки применить универсальное решение там, где нужен точный инструмент. Конденсаторная сварка — это хирургический скальпель: минимальное тепловое воздействие, идеальная обратная сторона, высокая скорость. Дуговая сварка шпилек — это надёжный молот: глубокое проплавление, большие диаметры, строительные нагрузки. Ни один из методов не является универсальным. Правильный выбор определяется толщиной металла, диаметром метиза, требованиями к внешнему виду и нагрузкой на соединение. Именно об этом — подробно и по делу — рассказывает данная статья.

Что такое сварка шпилек и метизов: суть процесса

Сварка шпилек и метизов — это технологический процесс неразъёмного соединения крепёжного элемента (шпильки, болта, гайки, штифта, анкера, кабельного держателя) с металлической основой посредством электрической энергии. В отличие от традиционной дуговой сварки, где соединяются два листовых или профильных элемента, здесь задача принципиально иная: создать прочное, воспроизводимое соединение точечного крепежа с плоской или профилированной поверхностью за минимальное время.

Область применения охватывает практически все отрасли промышленности. В машиностроении и приборостроении — это крепление клемм, изоляционных стоек, кабельных держателей, декоративных накладок. В строительстве и металлоконструкциях — закладные детали, нагельные шпильки для сталежелезобетонных перекрытий, крепление фасадных систем. В автомобилестроении — кузовные панели, крепление обшивки, ремонт вмятин. В пищевой и фармацевтической промышленности — оборудование из нержавеющей стали, где критична чистота обратной поверхности. В судостроении — как тонкие внутренние панели, так и несущие корпусные конструкции.

Почему сварка метизов предпочтительнее механического крепления? Во-первых, она создаёт неразъёмное соединение с прочностью, сопоставимой с прочностью основного металла. Во-вторых, исключает необходимость сверления сквозных отверстий, что критично для герметичности и эстетики. В-третьих, обеспечивает высокую производительность в серийном производстве: один оператор с пистолетом за смену приваривает тысячи шпилек. Наконец, приваренный метиз не раскручивается, не вибрирует и не требует периодического подтягивания.

Необходимость выбора между методами возникает в трёх типичных ситуациях: при проектировании нового производства, при модернизации существующего технологического процесса и при столкновении с конкретной производственной задачей — например, когда нужно приварить шпильку к тонкому декоративному листу без следов на лицевой стороне или, напротив, зафиксировать нагель в несущей балке с гарантированной прочностью по строительным нормам.

Два метода: краткий обзор и ключевые различия

Конденсаторная сварка (CD — Capacitor Discharge) основана на накоплении электрической энергии в конденсаторном банке и её мгновенном разряде через шпильку в основной металл. Процесс занимает от 1 до 3 миллисекунд. Зона термического влияния минимальна, обратная сторона листа остаётся холодной и чистой. Метод идеален для тонкого металла и декоративных поверхностей.

Дуговая сварка шпилек (Arc Stud Welding) использует электрическую дугу, которая расплавляет торец шпильки и поверхность основания, после чего шпилька осаживается в расплав. Процесс длится от 10 до 1000 миллисекунд в зависимости от диаметра. Зона термического влияния значительно шире, но и глубина проплавления несравнимо больше. Метод обеспечивает высокую прочность на толстом металле и при больших диаметрах.

Общее у обоих методов: оба создают неразъёмное металлургическое соединение за один цикл без необходимости сверления, оба допускают автоматизацию и роботизацию, оба применимы в серийном производстве. Принципиальное различие — в количестве тепловой энергии, вводимой в зону сварки, и, как следствие, в допустимой толщине основного металла, максимальном диаметре метиза и требованиях к эстетике соединения.

Для кого эта статья: кто принимает решение о выборе метода

Инженеры-технологи и проектировщики производственных предприятий получат здесь полную картину физики процессов, ограничений по материалам и диаметрам, нормативных требований — всё, что нужно для обоснованного технического решения в проектной документации.

Закупщики и руководители производства найдут детальный анализ совокупной стоимости владения (TCO), сравнение расходников, расчёты окупаемости и аргументы для обоснования инвестиций перед финансовым директором.

Сварщики и операторы оценят раздел об эргономике, требованиях к квалификации, настройке параметров и безопасности — чтобы понять, что их ждёт при освоении нового оборудования.

Специалисты авторемонтных и кузовных мастерских узнают, почему споттер — это именно конденсаторная сварка и чем она принципиально лучше других методов при работе с кузовными панелями.

Наконец, DIY-мастера, рассматривающие покупку компактного аппарата для работы от розетки 220 В, поймут реальные возможности и ограничения домашнего применения.

Барьеры и страхи при выборе: разберём честно

Первый и самый распространённый страх — прожог и деформация тонкого металла. Он абсолютно обоснован применительно к дуговой сварке на листах толщиной менее 3 мм, но полностью снимается при выборе конденсаторного метода. Второй страх — недостаточная прочность соединения. Здесь важно понимать: для своего диапазона применения конденсаторная сварка даёт прочность, полностью соответствующую прочности основного металла. Третий страх — высокая стоимость оборудования. Реальные ценовые диапазоны мы рассмотрим в разделе об экономике; спойлер: базовые аппараты для CD сварки вполне доступны. Четвёртый страх — необходимость переобучения персонала. Конденсаторная сварка осваивается за несколько часов; дуговая требует больше времени, но тоже не является сложной специальностью. Пятый страх — перегрузка электросети. Конденсаторный метод работает от однофазной сети 220 В и не создаёт пиковых нагрузок именно потому, что энергия накапливается постепенно, а расходуется мгновенно.

Физика конденсаторной сварки: как это работает

Конденсаторная сварка строится на простом, но физически элегантном принципе. Источник питания заряжает батарею электролитических конденсаторов до напряжения в диапазоне от 40 до 150 В (в зависимости от модели аппарата и диаметра шпильки). Накопленная энергия может составлять от нескольких единиц до нескольких сотен джоулей.

Процесс сварки разворачивается в четыре этапа. Первый — шпилька устанавливается в пистолет и подводится к поверхности основания. Второй — пилотное острие (tip ignition) на торце шпильки касается поверхности металла. Третий — происходит мгновенный разряд конденсаторного банка: ток достигает нескольких тысяч ампер, пилотное острие испаряется, образуя инициирующую дугу. Четвёртый — под действием пружины пистолета шпилька осаживается в расплавленный металл, образуя сварное соединение.

Ключевую роль играет то самое пилотное острие на торце шпильки. Это небольшой конусообразный выступ диаметром около 0,5–1 мм, который концентрирует весь разряд в одной точке и обеспечивает стабильное возбуждение дуги. Именно поэтому шпильки для конденсаторной сварки нельзя заменить стандартным крепежом — у обычной шпильки плоский торец, и стабильного поджига не получится.

Длительность всего процесса составляет от 1 до 3 миллисекунд. За это время металл на глубину около 0,1 мм успевает расплавиться и снова затвердеть. Именно поэтому на обратной стороне листа не остаётся ни малейшего следа: тепло просто не успевает распространиться вглубь и в стороны. Зона термического влияния (ЗТВ) ограничена несколькими десятыми долями миллиметра.

Существуют две разновидности конденсаторной сварки. Контактный метод (Contact): шпилька прижимается к поверхности с небольшим усилием, разряд происходит при непосредственном контакте острия с металлом. Метод с зазором (Gap): шпилька удерживается на небольшом расстоянии от поверхности (около 1–2 мм), дуга возбуждается в зазоре. Метод с зазором обеспечивает несколько большую глубину проплавления и применяется для более толстого металла или при работе с алюминием.

Физика дуговой сварки шпилек: как это работает

Дуговая сварка шпилек — это более энергоёмкий и термически интенсивный процесс. Шпилька устанавливается в пистолет с электромагнитным соленоидом. При нажатии на курок происходит следующая последовательность событий.

Первый этап: шпилька касается поверхности основания, через неё пропускается небольшой пилотный ток, который возбуждает дугу малой мощности. Второй этап: соленоид пистолета поднимает шпильку на заданную высоту (обычно 1–8 мм в зависимости от диаметра), вытягивая основную дугу. Ток резко возрастает до нескольких сотен или тысяч ампер. Третий этап: дуга горит заданное время, расплавляя торец шпильки и поверхность основания. Образуется ванна расплавленного металла. Четвёртый этап: ток отключается, пружина пистолета осаживает шпильку в расплав. Металл кристаллизуется, образуя сварное соединение с выраженной галтелью у основания шпильки.

Керамическое кольцо (феррула) надевается на шпильку перед сваркой и выполняет несколько функций: удерживает расплавленный металл в зоне сварки, защищает дугу от воздушных потоков, концентрирует тепло и формирует правильную форму шва. После сварки феррула разбивается и удаляется — она одноразовая. Альтернативой феррулам является защитный газ (обычно аргон или смесь аргон/CO2), который применяется в методе Short Cycle Arc.

Длительность процесса зависит от диаметра шпильки: для M6 это около 100–150 мс, для M16 — 500–700 мс, для M24 — до 1000 мс и более. Глубина проплавления составляет от 1 до 3 мм и более, площадь сварного шва значительно больше площади поперечного сечения шпильки — именно это обеспечивает высокую прочность соединения.

Три основных разновидности дуговой сварки шпилек: метод с керамической феррулой (Drawn Arc) — для диаметров M8 и выше, металл от 4 мм; метод Short Cycle (короткая дуга) — для диаметров M3–M12, более тонкий металл от 2 мм, без феррул, с защитным газом; сварка в среде защитного газа без феррулы — для нержавеющей стали и алюминия.

[Инфографика: Схема-сравнение физических процессов конденсаторной и дуговой сварки шпилек. Слева — диаграмма CD-сварки: конденсаторный банк, разряд 1-3 мс, зона проплавления 0,1 мм. Справа — диаграмма Arc-сварки: источник питания, подъём шпильки, дуга 10-1000 мс, зона проплавления 1-3+ мм. Наглядно показано соотношение зон термического влияния]

Конденсаторная сварка: подробный разбор

Оборудование и его характеристики

Аппарат конденсаторной сварки состоит из источника питания с конденсаторным банком, зарядного устройства и системы управления. Современные аппараты оснащены цифровым управлением с возможностью точной регулировки напряжения заряда (что определяет количество вводимой энергии) и встроенной диагностикой. Питание — от однофазной сети 220 В, потребляемая мощность в режиме заряда — от 0,5 до 3 кВт.

Сварочный пистолет — ручной или автоматизированный. Ручной пистолет имеет пружинный механизм, который обеспечивает воспроизводимую скорость осадки шпильки. Оператор устанавливает шпильку в цангу пистолета, прикладывает к поверхности и нажимает кнопку. Автоматизированный пистолет подключается к системе автоподачи шпилек и монтируется на координатный стол или робот.

Системы подачи шпилек бывают трёх уровней: ручная (оператор вставляет каждую шпильку вручную), полуавтоматическая (шпильки подаются из магазина через шланг, оператор только прикладывает пистолет к детали) и полностью автоматическая (координатный стол или робот позиционирует пистолет, шпильки подаются автоматически).

Среди ведущих производителей оборудования для конденсаторной сварки — немецкие компании HBS, Soyer, Bolte и Tucker (ныне входит в группу Emhart Teknologies), а также американская Nelson Stud Welding. Все они предлагают полные линейки оборудования: от ручных аппаратов начального уровня до полностью автоматизированных производственных систем.

Компактность — одно из важных достоинств CD-оборудования. Базовый аппарат с пистолетом занимает не больше места, чем сварочный инвертор для ручной дуговой сварки. Это позволяет использовать его даже в небольших мастерских.

Ценовые диапазоны: базовые аппараты для ручной конденсаторной сварки (диаметры до M8) — от 120 000 до 350 000 рублей; профессиональные аппараты для диаметров до M12 с расширенными функциями — от 350 000 до 550 000 рублей; автоматизированные системы с координатными столами — от 1 500 000 рублей и выше.

Свариваемые элементы и материалы

Конденсаторная сварка работает с метизами диаметром от M2 до M10, в специальных случаях — до M12–M16 (при использовании метода с зазором и усиленных аппаратов). Типичный рабочий диапазон — M3–M8.

Номенклатура свариваемых элементов широка: резьбовые шпильки с метрической или дюймовой резьбой, гладкие штифты и анкеры, болты с внутренней резьбой, кабельные держатели, крючки, изоляционные стойки, клеммы заземления. Главное требование: все эти элементы должны иметь специальный торец с пилотным острием. Стандартный крепёж без острия для CD-сварки не подходит.

По материалам: конденсаторная сварка работает со сталью (углеродистой и низколегированной), нержавеющей сталью (включая аустенитные марки AISI 304, AISI 316), алюминием и его сплавами, медью, латунью. Один из редких случаев, когда возможна сварка разнородных металлов: сталь с медью, сталь с латунью, нержавейка с углеродистой сталью — всё это реализуемо методом CD благодаря минимальному тепловому воздействию и отсутствию длительного перемешивания расплавов.

Минимальная толщина основного металла — от 0,5 мм. Это принципиальное отличие от дуговой сварки. Именно поэтому конденсаторная сварка используется в производстве бытовой техники, где корпусные детали нередко делаются из листа толщиной 0,8–1,2 мм.

Преимущества конденсаторной сварки

Минимальная зона термического влияния — главное преимущество. Глубина проплавления около 0,1 мм означает, что тонкий лист не деформируется, не коробится, не меняет цвет. Полированная нержавейка остаётся полированной. Порошковое или анодированное покрытие на расстоянии 5–10 мм от шпильки сохраняется нетронутым.

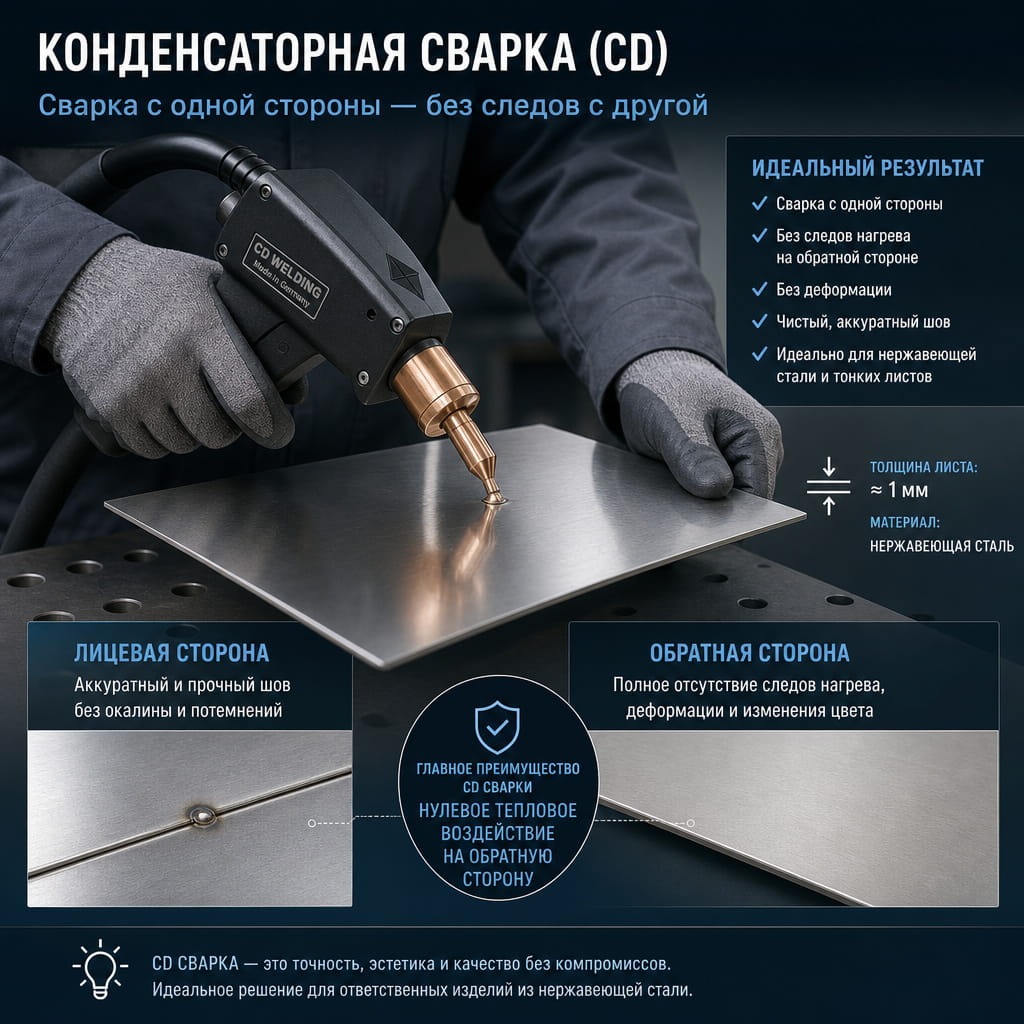

Чистота обратной стороны — второй ключевой плюс. После конденсаторной сварки на обратной стороне листа нет ни следов побежалости, ни деформации, ни пятен от нагрева. Это критически важно для лицевых панелей приборов, декоративных элементов лифтов, корпусов оборудования из нержавейки в пищевой промышленности.

Высокая скорость сварки: опытный оператор с полуавтоматической подачей шпилек выполняет 10–20 сварок в минуту. При полной автоматизации производительность ещё выше.

Не требует расходных материалов, кроме самих шпилек: никакого защитного газа, флюса, феррул. Незначительная оксидная плёнка на поверхности не является препятствием — энергия разряда её пробивает.

Простота обучения: освоить конденсаторную сварку можно за несколько часов. Результат воспроизводим: при одинаковых параметрах аппарата каждое соединение получается одинаковым. Это важно для серийного производства с требованиями к стабильности качества.

Низкое энергопотребление: конденсаторы заряжаются постепенно между сварками, пиковые нагрузки на сеть отсутствуют. Аппарат работает от обычной розетки 220 В без выделения отдельной мощной линии.

Недостатки и ограничения

Ограничение по диаметру — обычно до M10–M12. Для более крупных шпилек энергии конденсаторного банка недостаточно для качественного проплавления.

Специальные шпильки с пилотным острием стоят дороже стандартного крепежа — в среднем на 20–50% в зависимости от материала и диаметра. Это нужно учитывать при расчёте себестоимости.

Чувствительность к загрязнению поверхности. Масляная плёнка, ржавчина, плотная окалина, толстый слой краски — всё это нарушает стабильность разряда и снижает качество соединения. Поверхность должна быть чистой.

Ограниченная прочность при больших нагрузках и толстом металле. На листе толщиной более 10–12 мм конденсаторная сварка даёт недостаточную глубину проплавления для восприятия высоких нагрузок. Здесь нужна дуговая.

Конденсаторный банк — расходный элемент. Электролитические конденсаторы имеют ограниченный ресурс (обычно несколько лет активной эксплуатации) и требуют периодической замены. Стоимость замены банка — существенная часть стоимости аппарата, это нужно закладывать в TCO.

Где применяется конденсаторная сварка

Производство бытовой техники и электроники: корпуса холодильников, стиральных машин, микроволновых печей, электрощитов, приборных панелей. Здесь лист 0,8–1,5 мм, нержавейка или оцинкованная сталь, шпильки M3–M6 — идеальные условия для CD.

Автомобилестроение: крепление декоративных молдингов, обшивки дверей, теплоизоляции, кабельных трасс к кузовным панелям. Отдельная тема — кузовной ремонт: споттер для вытяжки вмятин работает именно на принципе конденсаторной сварки.

Производство вентиляционных систем и воздуховодов: тонкий оцинкованный лист, массовая приварка шпилек для крепления теплоизоляции и подвесных систем.

Пищевая промышленность и общественное питание: оборудование из нержавеющей стали AISI 304 и 316, где чистота поверхности — требование санитарных норм. Конденсаторная сварка не нарушает пассивирующий слой нержавейки на расстоянии от шпильки.

Лицевые панели лифтов, вывески, металлическая мебель, декоративные элементы интерьера — везде, где обратная сторона листа видна или доступна для осмотра.

Судостроение: внутренние отделочные панели, крепление кабельных трасс и изоляции в жилых помещениях судна.

Приварка клемм заземления, изоляционных стоек в электротехническом оборудовании — небольшие диаметры, нержавейка или медь, требование к чистоте соединения.

Дуговая сварка шпилек: подробный разбор

Оборудование для дуговой сварки шпилек

Источник питания для дуговой сварки шпилек — это специализированный аппарат с высокими токами (200–2500 А в зависимости от диаметра шпильки) и точным таймером длительности дуги. Выпускаются трансформаторные (более дешёвые, менее точные) и инверторные (компактные, точные, с цифровым управлением) варианты. Питание — как правило, трёхфазная сеть 380 В; для метода Short Cycle с небольшими диаметрами возможно питание от 220 В.

Сварочный пистолет оснащён электромагнитным соленоидом, который поднимает шпильку на заданную высоту для вытягивания дуги. Конструктивно сложнее пистолета для CD-сварки; требует регулярного обслуживания контактных поверхностей и пружин.

Керамические феррулы — одноразовые кольца, которые надеваются на шпильку перед каждой сваркой. Размер феррулы подбирается под диаметр шпильки. После сварки феррула разбивается молотком или специальным инструментом. Это дополнительный расходный материал и дополнительная операция.

Ведущие производители оборудования для дуговой сварки шпилек: HBS (Германия), Köco (Германия), Nelson Stud Welding (США), Soyer (Германия). Все производители предлагают как ручные системы, так и автоматизированные решения.

Требование к электросети — существенный организационный момент. Для сварки шпилек диаметром M16 и выше требуется ввод мощностью 30–80 кВА и более. Это означает необходимость выделения отдельной силовой линии и согласования с энергетической службой предприятия.

Ценовые диапазоны: базовые аппараты для дуговой сварки шпилек (диаметры M6–M16) — от 550 000 до 850 000 рублей; профессиональные аппараты для диаметров до M24 — от 700 000 до 1 500 000 рублей; автоматизированные системы — от 2 000 000 рублей и выше.

Свариваемые элементы и материалы

Рабочий диапазон диаметров — от M3 (метод Short Cycle) до M24 и более (метод Drawn Arc). Именно возможность работы с крупными диаметрами делает дуговую сварку незаменимой в строительстве и тяжёлом машиностроении.

Типы свариваемых элементов: резьбовые шпильки всех типов, нагельные шпильки (стад-болты) для сталежелезобетонных перекрытий, анкеры, рым-болты, закладные детали, арматурные элементы. Шпильки для дуговой сварки имеют специальный профиль торца: как правило, лёгкий конус с флюсовым покрытием (для метода Drawn Arc) или без него (для Short Cycle).

По материалам: основная область — конструкционная углеродистая и низколегированная сталь. Нержавеющая сталь — применяется в методе Short Cycle с защитным газом. Алюминий — ограниченно, требует специального оборудования и тщательной подготовки поверхности. Разнородные металлы — крайне ограниченно, требует строгого контроля совместимости сплавов.

Минимальная толщина основного металла: для метода Drawn Arc — от 3–4 мм, оптимально от 6 мм; для Short Cycle — от 2 мм. Существует практическое правило: толщина основного металла должна быть не менее трети диаметра свариваемой шпильки.

Преимущества дуговой сварки шпилек

Высокая прочность соединения — главное достоинство метода. Глубокое проплавление и выраженная галтель у основания шпильки обеспечивают площадь сварного шва, превышающую площадь поперечного сечения шпильки. Это означает, что при испытании на растяжение разрушение происходит по телу шпильки, а не по сварному шву — именно такой результат считается эталонным.

Возможность сварки крупных диаметров (до M24 и более) и толстого металла — уникальное преимущество, недостижимое для конденсаторного метода.

Надёжность при динамических, вибрационных и строительных нагрузках. Именно поэтому дуговая сварка прописана в строительных нормах для нагельных шпилек в сталежелезобетонных конструкциях.

Допускает незначительные загрязнения поверхности: лёгкая ржавчина, прокатная окалина не являются критическими препятствиями — энергия дуги их прожигает. Это важно при монтажных работах на стройплощадке, где обеспечить идеальную чистоту поверхности затруднительно.

Возможность работы на открытом воздухе при использовании феррул: феррула защищает дугу от ветра, что делает метод применимым на строительных объектах.

Широкая нормативная база: ISO 14555, AWS D1.1, ГОСТ Р ИСО 14555 — дуговая сварка шпилек детально регламентирована международными и российскими стандартами, что важно для ответственных конструкций с государственным надзором.

Недостатки и ограничения

Значительная зона термического влияния — принципиальный недостаток. На тонком металле (менее 3 мм) дуговая сварка неизбежно вызывает деформацию, коробление и изменение цвета поверхности. На листе 1 мм она просто прожжёт сквозное отверстие.

Видимые следы нагрева на обратной стороне листа. Даже при толщине металла 4–6 мм на обратной стороне остаются тепловые пятна и иногда небольшие выпуклости. Это исключает применение метода на декоративных поверхностях.

Феррулы — дополнительный расходный материал и дополнительная операция: установить феррулу, сварить, разбить и удалить. При высоком темпе производства это заметно снижает скорость работы.

Более сложная настройка параметров: ток, время дуги, высота подъёма шпильки — все три параметра взаимосвязаны и зависят от диаметра шпильки и толщины металла. Неправильная настройка даёт либо непровар, либо прожог. Требования к квалификации оператора выше, чем для CD-сварки.

Высокое энергопотребление и требование к мощному вводу — организационный и финансовый барьер для небольших предприятий.

Риск магнитного дутья при неправильном заземлении: блуждающие магнитные поля отклоняют дугу от оси шпильки, что приводит к несимметричному проплавлению и снижению прочности. Правильное подключение обратного провода — обязательное условие качественной сварки.

Где применяется дуговая сварка шпилек

Строительство металлоконструкций: балки, колонны, фермы, мосты. Крепление закладных деталей, монтажных петель, анкеров.

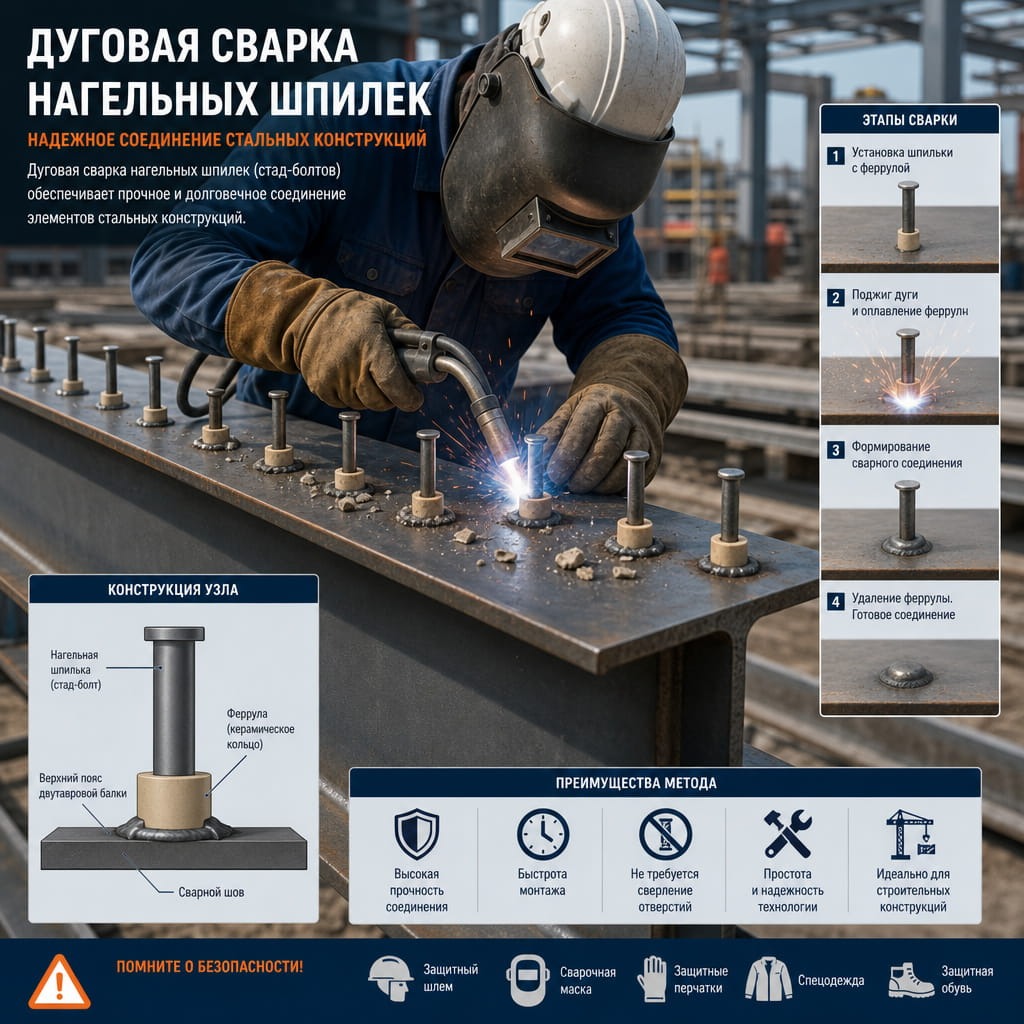

Сталежелезобетонные перекрытия: нагельные шпильки (стад-болты) привариваются к верхним поясам стальных балок и обеспечивают совместную работу стали и бетона. Это одно из наиболее массовых применений дуговой сварки шпилек в строительстве. Диаметры — M16–M22, металл — от 8 мм.

Судостроение: несущие корпусные конструкции, крепление кабельных трасс к толстым переборкам.

Тяжёлое машиностроение: котельное оборудование, резервуары под давлением, горно-шахтное оборудование. Здесь критична прочность при высоких температурах и давлениях.

Энергетика и нефтегазовая промышленность: крепление теплоизоляции на трубопроводах и аппаратах высокого давления, закладные детали в бетонных фундаментах.

Производство огнеупорной футеровки: шпильки-анкеры привариваются к корпусу печи или реактора и удерживают слой огнеупорного бетона или кирпичной кладки.

Прямое сравнение методов по ключевым параметрам

Тепловое воздействие и физика процесса

Источник энергии — конденсаторный банк против электрической дуги. Первый выдаёт энергию за 1–3 мс, второй — за 10–1000 мс. Разница во времени воздействия — в сотни раз. Именно это определяет всё остальное: глубину проплавления (0,1 мм против 1–3+ мм), размер зоны термического влияния, деформацию тонкого металла, следы на обратной стороне.

Толщина основного металла: граничные зоны

До 2–3 мм: конденсаторная сварка работает идеально, дуговая неприменима — деформация и риск прожога неизбежны. От 3 до 6 мм: граничная зона, где оба метода технически применимы; выбор определяется диаметром шпильки, требованиями к внешнему виду и прочности. От 6 мм и выше: дуговая сварка обеспечивает максимальную прочность; конденсаторная здесь технически возможна только для малых диаметров, но не даёт оптимального результата по прочности.

Диаметр свариваемых элементов

До M8: конденсаторная предпочтительнее по всем параметрам. M8–M12: перекрывающийся диапазон, где выбор определяется другими критериями. Более M12: только дуговая сварка.

Качество и эстетика соединения

Прочность на растяжение, кручение и срез: при сопоставимых диаметрах и достаточной толщине металла оба метода обеспечивают прочность, равную прочности тела шпильки. При толстом металле и крупных диаметрах дуговая сварка имеет явное преимущество за счёт большей площади сварного шва.

Усталостная прочность при вибрационных нагрузках: дуговая сварка предпочтительнее благодаря выраженной галтели и большей площади проплавления. Для конструкций, работающих в условиях вибрации (двигатели, транспортные средства, мостовые конструкции), это существенный аргумент в пользу дуговой сварки.

Обратная сторона листа: конденсаторная — абсолютно чистая, без следов. Дуговая — тепловые пятна, иногда деформация.

Брызги, шлак, постсварочная зачистка: у конденсаторной сварки — минимальные брызги, зачистка не требуется. У дуговой — значительные брызги, остатки феррулы, часто требуется зачистка зоны сварки.

Производительность

Скорость сварки при ручном режиме: конденсаторная — 10–20 шт/мин, дуговая — 5–15 шт/мин (меньше из-за необходимости установки и удаления феррулы). Оба метода поддерживают полную автоматизацию и роботизацию, при которой производительность существенно возрастает.

Требования к поверхности

Конденсаторная сварка требует чистой поверхности: масло, ржавчина, плотная окалина снижают качество соединения. Дуговая сварка более толерантна к загрязнениям: лёгкая ржавчина и прокатная окалина не являются критическими.

Сводная сравнительная таблица

Краткий вывод по таблице: конденсаторная сварка выигрывает там, где важны тонкий металл, чистота обратной поверхности, малые диаметры и простота работы. Дуговая сварка незаменима при крупных диаметрах, толстом металле, высоких нагрузках и строительных нормах. Это не конкурирующие технологии — это дополняющие друг друга инструменты.

[Инфографика: Визуальное дерево выбора метода сварки. Начало: "Какова толщина основного металла?" — ветка "менее 3 мм" ведёт к "Конденсаторная сварка", ветка "более 6 мм" ведёт к "Дуговая сварка", ветка "3-6 мм" ведёт к следующему вопросу "Какой диаметр шпильки?" и так далее до итогового выбора метода]

Критерии выбора и алгоритм принятия решения

Критерий 1: Толщина основного металла

Это первый и самый важный критерий. До 2–3 мм — выбор однозначен: конденсаторная сварка. Дуговая здесь не применяется. От 3 до 6 мм — граничная зона, где нужно анализировать остальные критерии. От 6 мм и выше — дуговая сварка обеспечивает оптимальное соотношение прочности и надёжности.

Критерий 2: Диаметр свариваемого элемента

До M8 — конденсаторная предпочтительнее по всем параметрам. M8–M12 — оба метода технически применимы; выбор зависит от толщины металла и требований к прочности. Более M12 — только дуговая сварка.

Критерий 3: Требования к внешнему виду

Если обратная сторона листа является видовой, декоративной или требует сохранения покрытия — конденсаторная сварка единственный разумный выбор. Если внешний вид не критичен или деталь будет скрыта в конструкции — оба метода применимы.

Критерий 4: Требования к прочности и нагрузкам

Для стандартных нагрузок (крепление кабельных трасс, монтаж оборудования, крепление обшивки) конденсаторная сварка обеспечивает достаточную прочность. Для высоких нагрузок, вибрационных воздействий, ударных нагрузок — дуговая предпочтительнее. Для строительных конструкций, подлежащих расчёту по нормам, — дуговая обязательна.

Критерий 5: Тип материала

Тонкий алюминий, нержавейка, медь и медные сплавы, разнородные металлы — конденсаторная сварка. Конструкционная углеродистая сталь толщиной от 4 мм — дуговая. Нержавейка толщиной от 2 мм — Short Cycle Arc с защитным газом.

Критерий 6: Производительность и серийность

Крупносерийное производство с малыми диаметрами шпилек — конденсаторная с автоподачей. Монтажные работы в строительстве с крупными шпильками — дуговая.

Критерий 7: Условия производства

Цеховые условия с нормальным энергоснабжением — оба метода. Полевые условия, строительная площадка — дуговая (с феррулой защищает дугу от ветра). Ограниченная электросеть 220 В — только конденсаторная.

Критерий 8: Нормативные требования

Если проектная документация прямо указывает на необходимость соответствия ISO 14555, AWS D1.1, ГОСТ Р ИСО 14555 или строительным нормам для закладных деталей — дуговая сварка обязательна. Для большинства производственных применений без специальных нормативных требований выбор определяется техническими критериями.

Алгоритм принятия решения: пошаговое дерево выбора

Шаг 1. Определите толщину основного металла. Менее 3 мм — выбирайте конденсаторную сварку, дальнейший анализ не нужен. Более 6 мм — склоняйтесь к дуговой, проверьте остальные критерии. 3–6 мм — переходите к шагу 2.

Шаг 2. Определите диаметр шпильки. До M8 — конденсаторная. Более M12 — дуговая. M8–M12 — переходите к шагу 3.

Шаг 3. Оцените требования к внешнему виду обратной стороны. Критичен — конденсаторная. Не критичен — переходите к шагу 4.

Шаг 4. Проанализируйте нагрузки на соединение. Стандартные — конденсаторная достаточна. Высокие, вибрационные, строительные — дуговая.

Типичные ошибки при выборе метода: применение дуговой сварки на тонком металле из соображений "она надёжнее" (результат — деформированная деталь); применение конденсаторной сварки на толстом металле с крупными шпильками из соображений "проще в работе" (результат — недостаточная прочность); игнорирование требований к электросети при выборе дуговой сварки (результат — проблемы с подключением на месте эксплуатации).

Практические сценарии и кейсы применения

Производство корпусов бытовой техники и электроники

Условия: корпус холодильника из листа нержавеющей стали AISI 304 толщиной 0,8–1,2 мм, шпильки M4–M5 для крепления внутренних компонентов, 500–2000 сварок в смену.

Результат применения конденсаторной сварки: обратная сторона листа — абсолютно чистая, без следов нагрева, полировка сохранена. Скорость с полуавтоматической подачей — 15–18 шт/мин. Никаких деформаций панели. Дуговая сварка здесь физически неприменима: на листе 0,8 мм она оставит прожог или как минимум значительную деформацию. Конденсаторная сварка — единственный разумный выбор.

Производство вентиляционных систем

Условия: тонкий оцинкованный лист 0,7–1,0 мм, шпильки M6 для крепления теплоизоляции и подвесных систем, массовое производство.

Результат: конденсаторная сварка обеспечивает скорость, отсутствие деформаций воздуховода, сохранение цинкового покрытия на расстоянии от шпильки. Попытка использовать дуговую сварку на таком листе приводит к деформации воздуховода и нарушению его геометрии. Выбор однозначен.

Строительство монолитного перекрытия

Условия: металлобалка из конструкционной стали с толщиной полки 12 мм, нагельные шпильки (стад-болты) M19 длиной 100 мм, приварка к верхнему поясу балки для обеспечения совместной работы стали и бетона, требование соответствия строительным нормам.

Результат: дуговая сварка методом Drawn Arc — единственный технически и нормативно обоснованный выбор. Глубина проплавления 2–3 мм, выраженная галтель, прочность соединения по нормативным требованиям. Конденсаторная сварка здесь невозможна: диаметр M19 и толщина 12 мм выходят за пределы её возможностей.

Судостроение: два метода на одном производстве

Судостроительное предприятие применяет оба метода параллельно. Конденсаторная сварка — для тонких внутренних отделочных панелей жилых помещений (лист 1–2 мм, шпильки M4–M6 для крепления обшивки, мебели, кабельных держателей). Дуговая сварка — для несущих корпусных конструкций (толстый металл, крупные анкеры, крепление оборудования к переборкам). Это типичный пример, когда оба метода оправданы на одном производстве и дополняют друг друга.

Авторемонт и кузовные работы

Споттер — это именно аппарат конденсаторной сварки, адаптированный для кузовного ремонта. Принцип работы: к деформированной панели кузова (лист 0,8–1,2 мм) приваривается шпилька или крючок, через который с помощью обратного молотка или специального инструмента вытягивается вмятина. После вытяжки шпилька срезается, поверхность выравнивается и шлифуется.

Конкурентное преимущество перед другими методами кузовного ремонта: не требует доступа к обратной стороне панели (что часто невозможно в условиях кузова), не нарушает антикоррозионное покрытие изнутри, позволяет работать точечно. Дуговая сварка для этих целей не применяется — она деформирует тонкую панель.

Граничный случай: металл 3–6 мм, шпилька M8–M10

Это самая сложная ситуация для принятия решения. Анализ условий: если поверхность декоративная или требует сохранения покрытия — конденсаторная. Если нагрузки высокие или вибрационные — дуговая (Short Cycle). Если работа ведётся на открытом воздухе — дуговая. Если сеть только 220 В — конденсаторная. Если нужна максимальная производительность при серийном производстве — конденсаторная с автоподачей.

Рекомендация эксперта для граничной зоны: при толщине 3–4 мм и диаметре M8 начните с конденсаторной сварки — она проще в освоении и даёт достаточную прочность для большинства применений. При толщине 5–6 мм и диаметре M10 с требованием высокой прочности — Short Cycle Arc с защитным газом.

Технические стандарты и нормативная база

Международные стандарты

ISO 14555 "Сварка. Дуговая сварка шпилек из металлических материалов" — основополагающий международный стандарт, регламентирующий технологию дуговой сварки шпилек, требования к квалификации сварщиков, аттестацию технологии (WPS/PQR) и методы контроля качества. Распространяется на методы Drawn Arc и Short Cycle.

EN ISO 13918 "Сварка. Шпильки и керамические феррулы для дуговой сварки шпилек" — стандарт на сами сварочные элементы: геометрию шпилек, требования к материалам, конструкцию феррул, маркировку.

AWS D1.1 "Structural Welding Code — Steel" (Американский институт сварки) — американский стандарт сварки конструкционной стали, включающий требования к сварке шпилек в строительных конструкциях. Широко применяется в международных проектах.

DIN 32500 — немецкий стандарт на сварку шпилек, исторически один из первых в этой области. Во многом послужил основой для ISO 14555.

Российские стандарты и нормы

ГОСТ Р ИСО 14555 — российская адаптация международного стандарта ISO 14555. Устанавливает требования к дуговой сварке шпилек из металлических материалов на территории Российской Федерации.

Для строительных применений (закладные детали, нагельные шпильки) действуют соответствующие строительные нормы и правила, регламентирующие проектирование и монтаж сталежелезобетонных конструкций. Конкретные требования определяются проектной документацией и согласовываются с проектной организацией.

Для ответственных конструкций, подлежащих надзору Ростехнадзора (сосуды давления, котельное оборудование, грузоподъёмные механизмы), применяются соответствующие отраслевые нормативные документы. Технология сварки шпилек должна быть аттестована в установленном порядке.

В машиностроении и судостроении действуют отраслевые нормативы, которые в части сварки шпилек, как правило, ссылаются на ГОСТ Р ИСО 14555 или на корпоративные стандарты предприятий.

Квалификация и сертификация

Для конденсаторной сварки специальных квалификационных требований, как правило, не предъявляется: оператор проходит инструктаж у производителя оборудования или поставщика, после чего допускается к работе. Аттестация технологии обычно не требуется, если только это не предусмотрено специфическими требованиями заказчика.

Для дуговой сварки шпилек по ISO 14555 требуется аттестованная технология сварки (WPS — Welding Procedure Specification) и квалифицированный сварщик. Аттестация технологии включает квалификационные испытания (PQR — Procedure Qualification Record) с проведением механических испытаний образцов.

Методы контроля качества

Визуальный контроль — первичный и обязательный: проверка полноты галтели (для дуговой), отсутствия трещин, правильной ориентации шпильки.

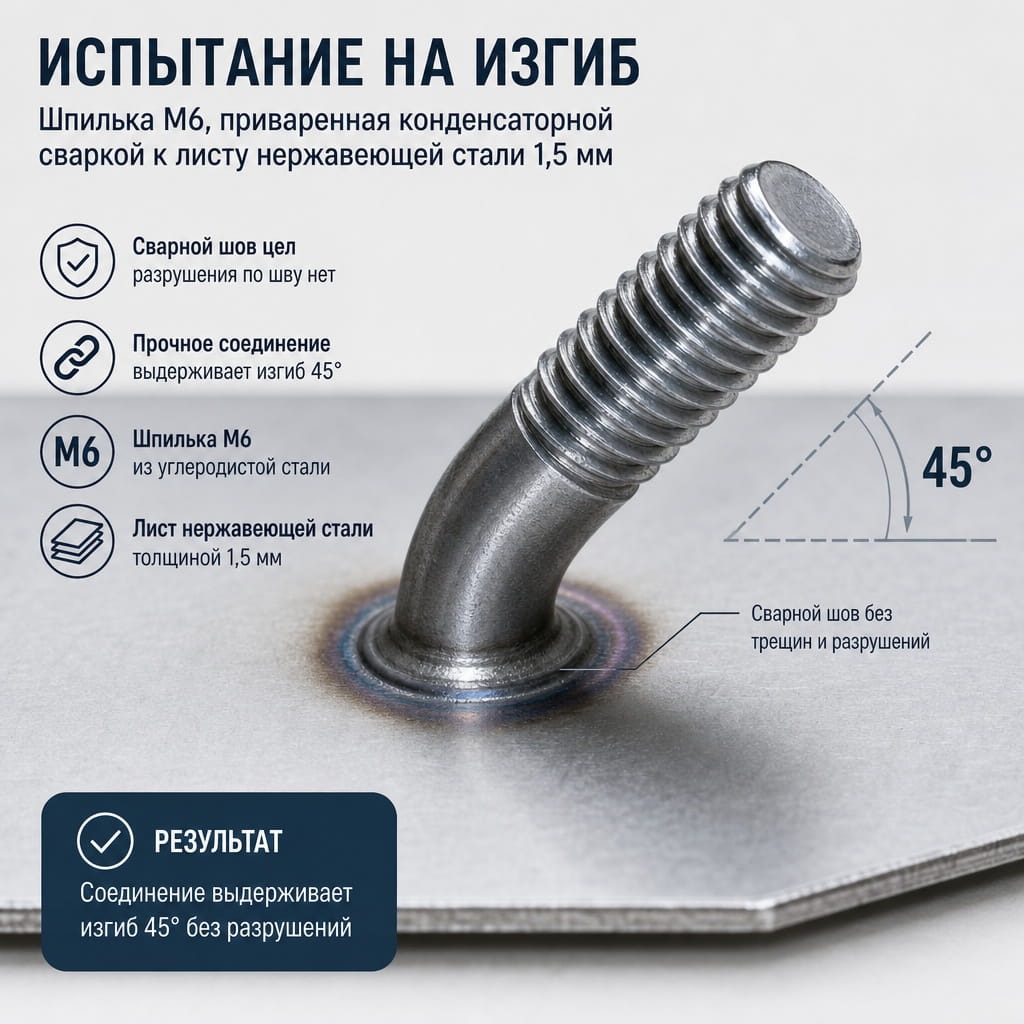

Испытание на изгиб (bend test): шпилька изгибается на угол 30–45 градусов специальным инструментом. Качественное соединение выдерживает изгиб без разрушения по шву. Это стандартный метод приёмочного контроля для обоих методов.

Испытание на кручение (torque test): на шпильку накладывается крутящий момент, превышающий расчётный. Разрушение должно происходить по телу шпильки, а не по сварному шву.

Испытание на растяжение: шпилька нагружается осевой растягивающей силой. Для ответственных конструкций проводится на специальном стенде с документированием результатов.

Ультразвуковой контроль применяется для ответственных соединений в строительстве и энергетике, когда разрушающий контроль невозможен.

Статистический контроль в серийном производстве: из каждой партии (или через заданное количество сварок) отбираются контрольные образцы для испытания на изгиб или кручение. Результаты документируются в журнале контроля качества.

Экономика и обоснование инвестиций

Производительность и трудозатраты

Полное время на одну сварку с учётом позиционирования: конденсаторная (ручной режим) — 3–6 секунд; конденсаторная (полуавтомат с подачей) — 2–4 секунды; дуговая (ручной режим с феррулой) — 8–15 секунд; дуговая (автомат) — 4–8 секунд.

Затраты на подготовку поверхности: для конденсаторной сварки поверхность должна быть чистой — это дополнительная операция обезжиривания при наличии масла. Для дуговой — лёгкая зачистка от окалины при необходимости, но допуск к загрязнениям шире.

Затраты на постобработку: конденсаторная сварка — нулевые (зачистка не нужна). Дуговая — удаление феррулы, зачистка брызг, иногда шлифовка зоны сварки.

Сравнение с альтернативными методами крепления

Резьбовые клёпаные гайки (PEM, rivnut) и запрессовочный крепёж: не требуют сварки, но требуют сверления отверстия, что нарушает герметичность и ослабляет деталь. Установка клёпаной гайки медленнее, чем конденсаторная сварка шпильки. Прочность сопоставима при малых нагрузках, но при вибрации клёпаная гайка может проворачиваться.

Механическое сверление и нарезание резьбы: трудоёмко, требует специнструмента, нарушает поверхность, не применимо на тонком металле (нарезанная резьба в листе 1 мм не выдержит нагрузки). Сварная шпилька на листе 1 мм выдерживает нагрузку, в разы превышающую нарезанную резьбу в том же листе.

Клеевые соединения и вытяжные заклёпки: не обеспечивают прочности, сопоставимой со сварным соединением, при высоких нагрузках и вибрации. Клей требует длительного времени полимеризации.

Традиционная сварка МИГ/МАГ или лазерная предпочтительнее в специфических случаях: когда нужно приварить нестандартный элемент без специального торца (МИГ/МАГ), когда требуется минимальное тепловое воздействие на очень тонкий металл с высокими требованиями к точности (лазерная), когда объём работ не оправдывает покупку специализированного оборудования.

Автоматизация и интеграция в производство

Уровни автоматизации

Ручной режим: оператор с пистолетом. Минимальные инвестиции, максимальная гибкость. Подходит для мелкосерийного производства, опытных образцов, ремонтных работ.

Полуавтоматический режим: автоподача шпилек через шланг из вибробункера. Оператор только прикладывает пистолет к нужной точке и нажимает кнопку — шпилька подаётся автоматически. Производительность возрастает на 30–50% по сравнению с ручной загрузкой. Инвестиции в систему подачи — от 550 000 рублей и выше, в зависимости от производителя и диаметра свариваемых шпилек.

Автоматизированный режим: сварочный пистолет монтируется на координатный стол с ЧПУ. Деталь фиксируется в приспособлении, программа автоматически позиционирует пистолет по заданным координатам и выполняет сварку. Полностью исключает человеческий фактор в позиционировании. Производительность — до 30–40 сварок в минуту.

Полностью автоматические линии: загрузка деталей, сварка всех шпилек по программе, выгрузка — без участия оператора. Применяются в крупносерийном производстве (автомобилестроение, бытовая техника).

Интеграция с промышленными роботами

Оба метода сварки шпилек совместимы с промышленными роботами ведущих производителей. Сварочный пистолет монтируется на фланец робота, кабели и шланги подачи шпилек прокладываются по руке робота. Управление параметрами сварки синхронизируется с контроллером робота через интерфейс ввода-вывода или промышленный протокол.

Конденсаторная сварка в роботизированных ячейках особенно распространена в автомобилестроении: роботизированные ячейки приваривают сотни шпилек к кузовным панелям за минуты. Малый вес пистолета (1–2 кг) и отсутствие газовых шлангов упрощают интеграцию.

Дуговая сварка в роботизированных ячейках применяется в строительном металлопрокате и судостроении: роботы приваривают нагельные шпильки к балкам на специализированных линиях.

Системы контроля и мониторинга

Современные аппараты конденсаторной и дуговой сварки шпилек оснащены системами мониторинга параметров в реальном времени: напряжение заряда, ток разряда, время сварки, усилие осадки. При отклонении параметров от заданного диапазона система выдаёт предупреждение или блокирует следующий цикл.

Системы документирования записывают параметры каждой сварки с привязкой к времени и номеру детали. Это обеспечивает полную трассируемость процесса — важное требование для ответственных производств (автомобилестроение, авиация, строительство).

Интеграция с MES/ERP системами позволяет автоматически передавать данные о производительности и качестве в информационные системы предприятия. Предиктивное обслуживание на основе данных о количестве сварок и параметрах процесса позволяет заблаговременно планировать замену конденсаторного банка или обслуживание пистолета.

Масштабирование

Одно из достоинств технологии сварки шпилек — возможность плавного масштабирования. Предприятие может начать с одного ручного аппарата, затем добавить систему автоподачи, затем интегрировать пистолет в координатный стол, а в перспективе — в роботизированную ячейку. Базовый аппарат при этом остаётся в эксплуатации как резервный или для нестандартных задач. Модульность систем автоматизации ведущих производителей позволяет именно такой поэтапный путь развития.

Безопасность и охрана труда

Сравнение рисков двух методов

Конденсаторная сварка — относительно безопасный метод. Основной риск: электробезопасность при работе с заряженным конденсаторным банком. Световое излучение дуги минимально (процесс занимает 1–3 мс), специальная защита глаз не требуется — достаточно обычных защитных очков. Разлёт частиц незначителен. Сварочные аэрозоли практически отсутствуют. Пожарная опасность минимальна.

Дуговая сварка шпилек — значительно более высокий уровень рисков. Интенсивное ультрафиолетовое излучение дуги требует защитного щитка или маски со светофильтром не ниже DIN 9. Сварочные аэрозоли и газы выделяются в количествах, сопоставимых с обычной дуговой сваркой, — необходима принудительная вентиляция. Значительный разлёт брызг расплавленного металла требует огнеупорной одежды и защиты рабочего места. Высокая пожарная опасность — обязательна уборка горючих материалов из зоны сварки.

Сравнение требований к средствам индивидуальной защиты:

Требования к рабочему месту

Для дуговой сварки шпилек вентиляция и вытяжка — критическое требование. Концентрация сварочных аэрозолей в зоне дыхания оператора не должна превышать нормативных значений. При работе в замкнутых пространствах (внутри судового отсека, резервуара) необходима принудительная подача свежего воздуха.

Противопожарные меры: зона сварки должна быть очищена от горючих материалов в радиусе не менее 5 метров. Огнетушитель — обязателен. При сварке вблизи горючих конструкций — дополнительные защитные экраны.

Для конденсаторной сварки требования к рабочему месту значительно мягче: достаточно общей вентиляции помещения и стандартного противопожарного оснащения.

Нормативная база по охране труда

Сварочные работы в России регламентируются рядом нормативных документов в области охраны труда, санитарных норм и правил пожарной безопасности. Правила по охране труда при выполнении электросварочных и газосварочных работ утверждены соответствующим приказом Министерства труда. Санитарные нормы устанавливают предельно допустимые концентрации сварочных аэрозолей в воздухе рабочей зоны.

Допуск к сварочным работам: оператор конденсаторной сварки должен пройти инструктаж по электробезопасности (группа не ниже II) и инструктаж по охране труда. Сварщик дуговой сварки шпилек — дополнительно инструктаж по пожарной безопасности и, для ответственных конструкций, аттестацию в установленном порядке.

Медицинские ограничения: к сварочным работам не допускаются лица с заболеваниями органов зрения, дыхательной системы, нервной системы и рядом других противопоказаний, перечень которых определяется действующим законодательством о медицинских осмотрах работников.

Итоговые рекомендации: когда какой метод выбрать

Выбирайте конденсаторную сварку, если:

• Толщина основного металла менее 3 мм

• Диаметр шпильки до M10

• Обратная сторона листа является видовой или декоративной

• Металл — нержавейка, алюминий, медь или разнородные сплавы

• Электросеть — однофазная 220 В

• Требуется высокая производительность в серийном производстве

• Оператор без специальной сварочной квалификации

• Важно сохранить покрытие или полировку поверхности

• Работа в цеховых условиях с чистыми деталями

Выбирайте дуговую сварку шпилек, если:

• Толщина основного металла от 4–6 мм и выше

• Диаметр шпильки от M12 и выше

• Требуется максимальная прочность при высоких, динамических или строительных нагрузках

• Металл — конструкционная углеродистая сталь

• Работа на открытом воздухе или строительной площадке

• Проектная документация требует соответствия ISO 14555, ГОСТ Р ИСО 14555 или строительным нормам

• Необходима сварка нагельных шпилек для сталежелезобетонных конструкций

• Внешний вид обратной стороны не критичен

Когда оправдано использование обоих методов одновременно

На предприятиях, выпускающих изделия с разнородными требованиями к сварке, оба метода работают в паре. Типичный пример — судостроение: конденсаторная сварка для тонких внутренних панелей и дуговая для несущих конструкций. Или производство промышленного оборудования: конденсаторная для корпусных панелей из нержавейки и дуговая для крепления к несущим рамам из толстого проката. Инвестиции в оба комплекта оборудования окупаются за счёт оптимального применения каждого метода в своей нише.

Пошаговый план внедрения

Шаг 1. Аудит текущего производства и задач. Составьте перечень всех операций приварки метизов на производстве. Для каждой операции определите: толщину металла, диаметр шпильки, требования к поверхности, объём в смену. Это займёт 1–2 дня, но даст полную картину для обоснованного выбора.

Шаг 2. Тестирование на реальных деталях. Обратитесь к поставщику оборудования с запросом на тестовую сварку ваших деталей. Большинство серьёзных поставщиков готовы провести демонстрацию на образцах заказчика — бесплатно или за символическую плату. Оцените качество шва, состояние обратной поверхности, прочность при испытании на изгиб.

Шаг 3. Выбор оборудования и поставщика. Определите необходимый уровень автоматизации (ручной, полуавтомат, автоматический). Запросите коммерческие предложения от нескольких поставщиков. Уточните условия гарантии, наличие сервисного центра в России, доступность запчастей и расходников.

Шаг 4. Обучение персонала. Для конденсаторной сварки достаточно однодневного обучения у поставщика. Для дуговой сварки — 2–3 дня с практической отработкой настройки параметров и контроля качества. Зафиксируйте оптимальные параметры для каждой комбинации шпилька/металл в технологической карте.

Шаг 5. Запуск и оптимизация процесса. В первые 2–4 недели ведите журнал контроля качества: периодически проверяйте соединения испытанием на изгиб. При необходимости корректируйте параметры. После выхода на стабильный режим переходите к статистическому контролю — проверка одного соединения из 100–500.

Призыв к действию

Если после прочтения этой статьи у вас остались вопросы по выбору метода для конкретной задачи — обратитесь к специалистам компании «Контур». Мы поставляем приварной и запрессовочный крепёж оптом по всей России и готовы помочь с подбором правильного типа метизов для вашего производства, будь то шпильки для конденсаторной сварки с пилотным острием или нагельные шпильки для дуговой сварки.

Запросите тестовые образцы шпилек для проведения пробной сварки на вашем оборудовании — это лучший способ убедиться в правильности выбора до размещения крупного заказа. Наши специалисты также готовы проконсультировать по параметрам сварки, требованиям к поверхности и методам контроля качества.

Свяжитесь с нами для получения консультации и расчёта стоимости крепежа под ваши задачи — это займёт не более 15 минут, но поможет избежать дорогостоящих ошибок при выборе метода и материалов.

[Инфографика: Итоговая инфографика-шпаргалка "Конденсаторная vs дуговая сварка шпилек". Два столбца с иконками и краткими тезисами по каждому методу: слева — CD-сварка (тонкий металл, малые диаметры, чистая поверхность, 220В, простота), справа — Arc-сварка (толстый металл, крупные диаметры, высокие нагрузки, строительные нормы, мощный ввод). В центре — ключевой вопрос "Какова толщина металла?" как отправная точка выбора]

Связанные статьи

• Шпильки для конденсаторной сварки: виды, материалы, размеры и как выбрать

• Нагельные шпильки (стад-болты) для сталежелезобетонных конструкций: требования, монтаж, контроль

• Приварной крепёж vs запрессовочный крепёж: что выбрать для листового металла
